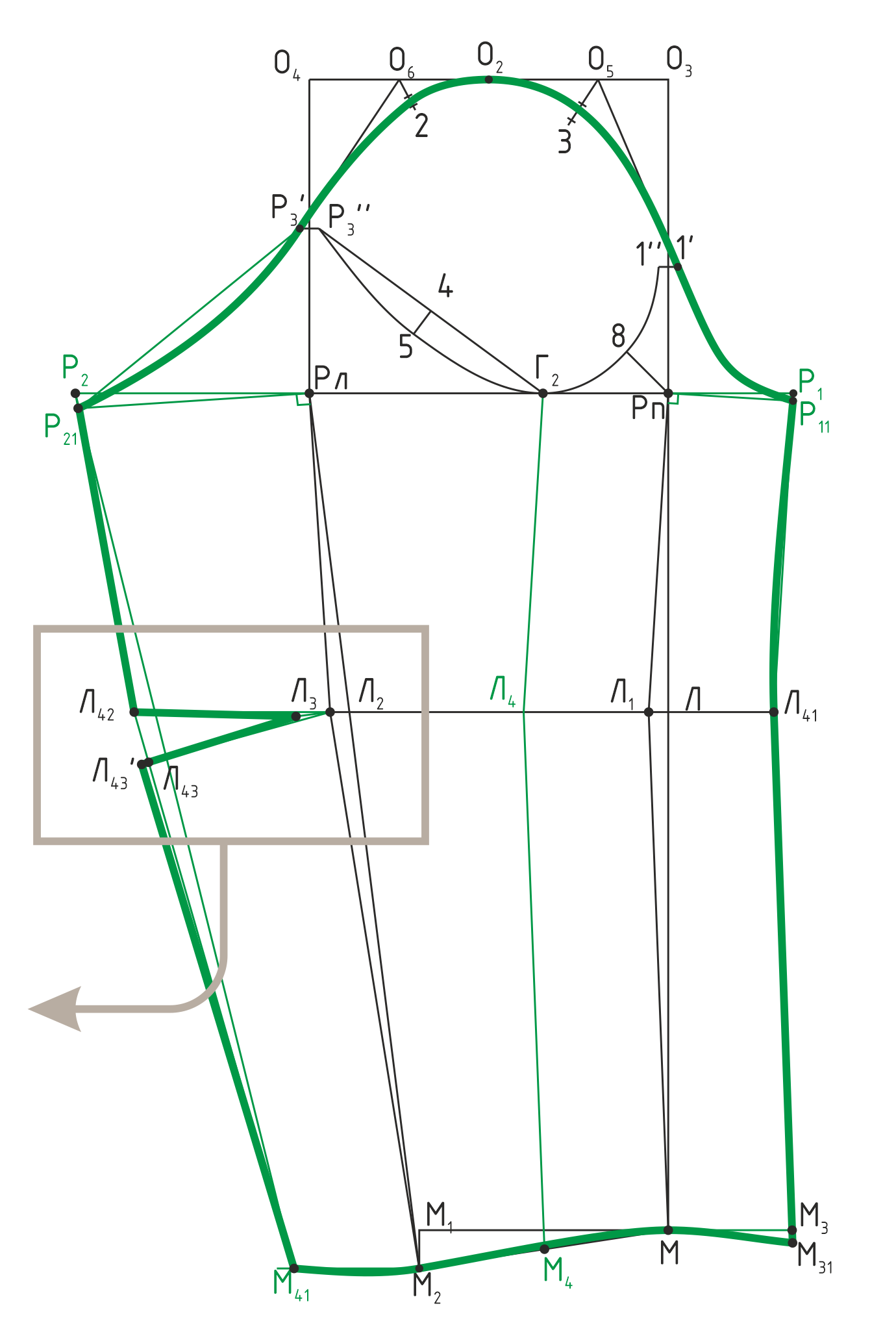

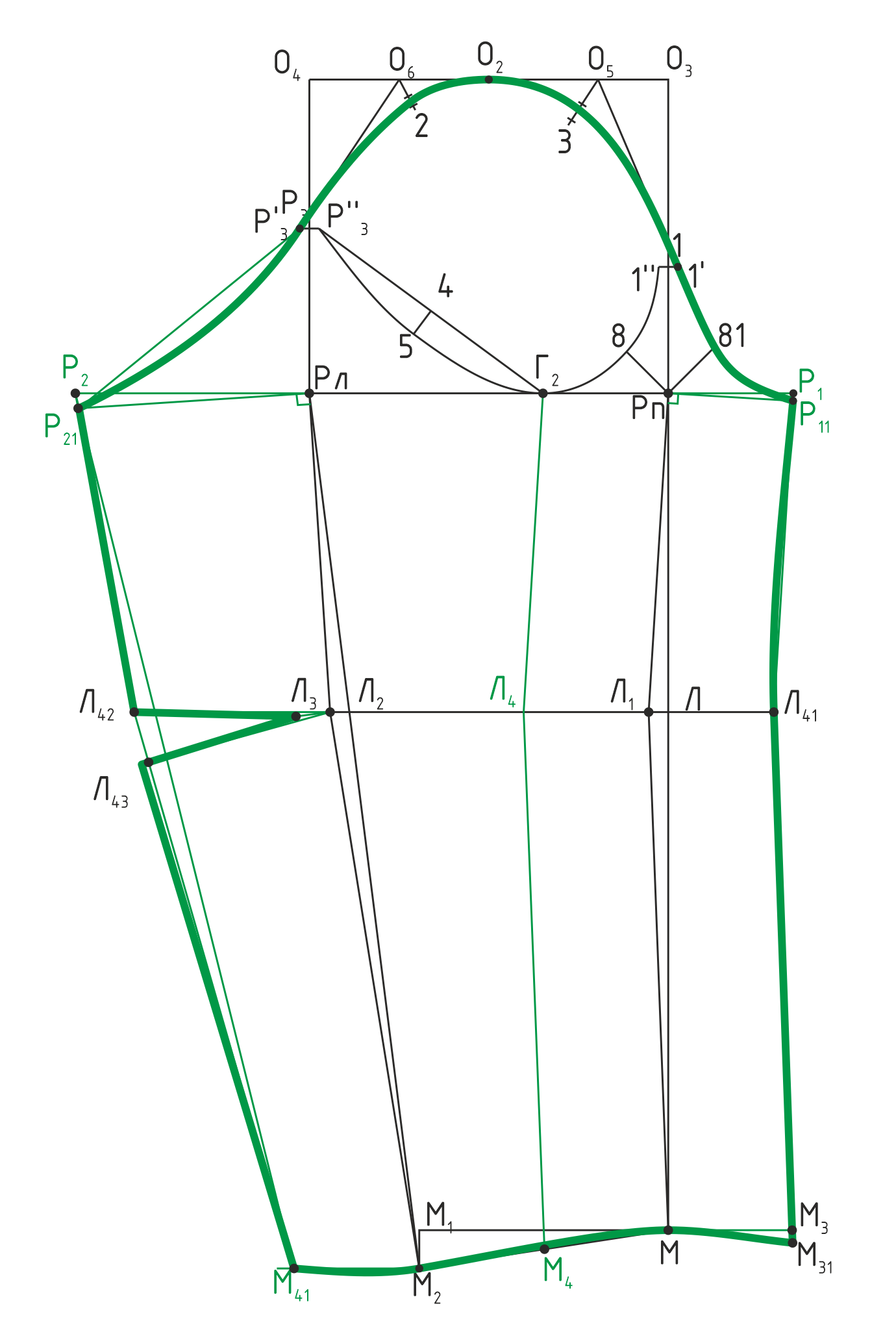

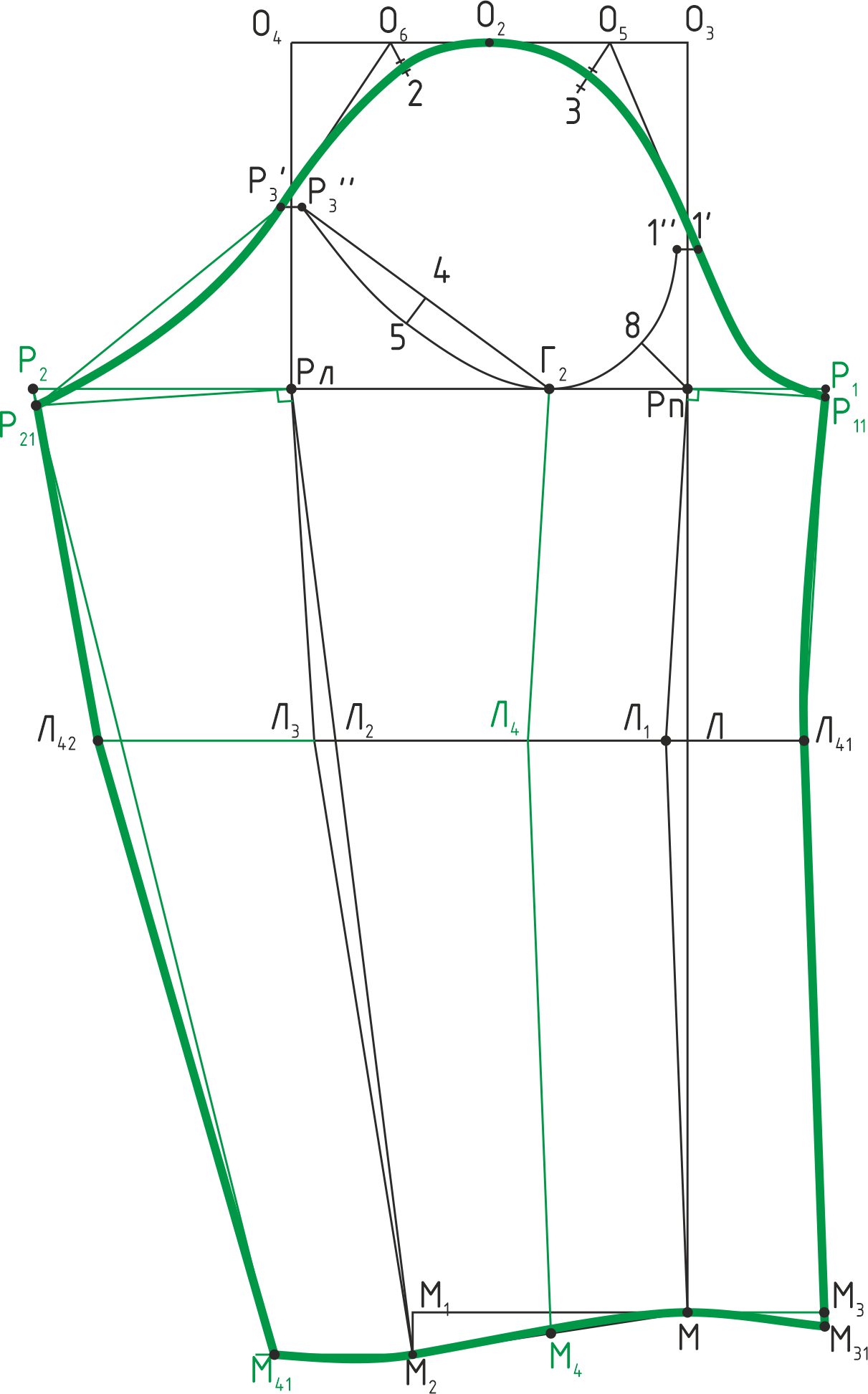

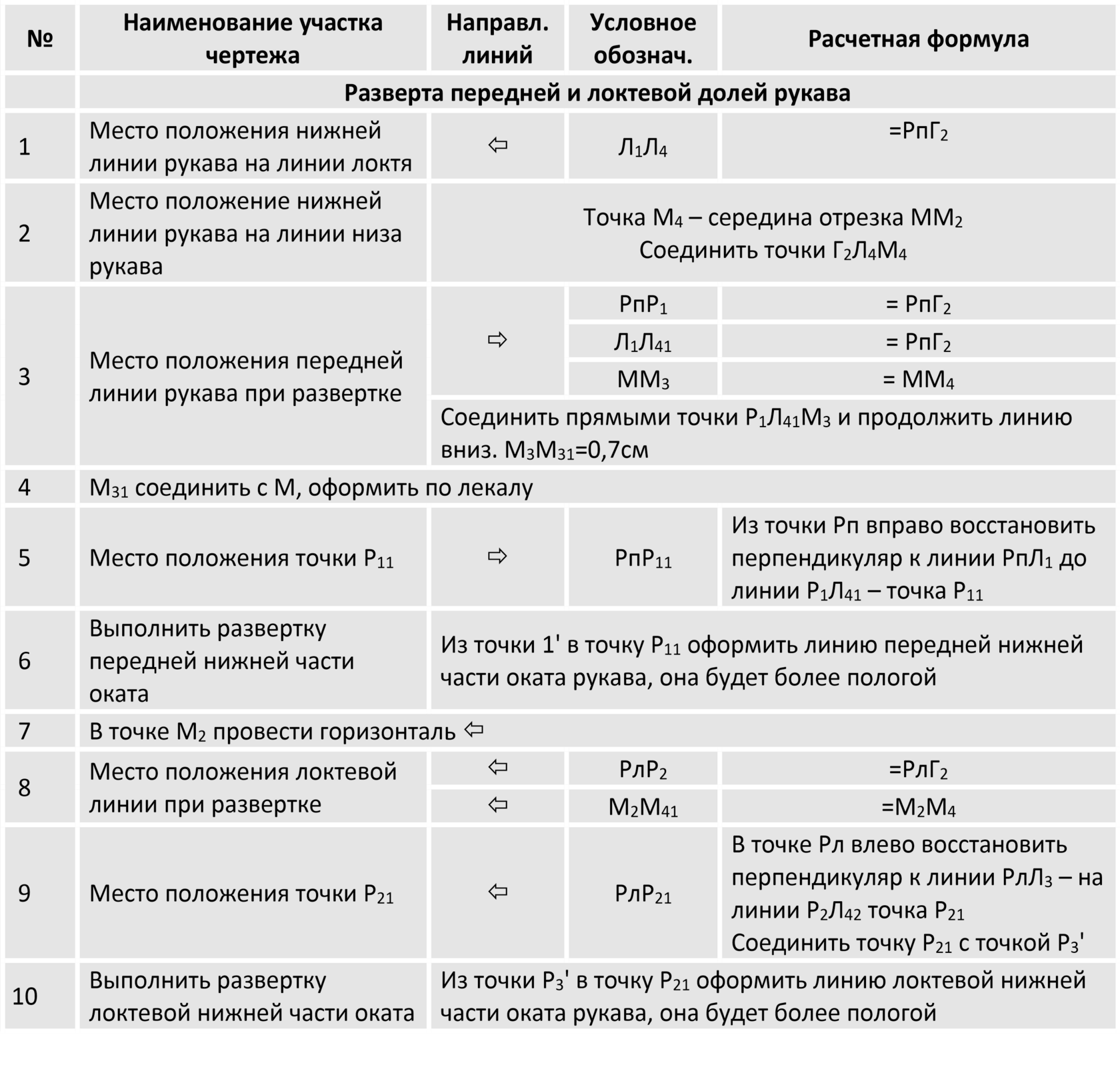

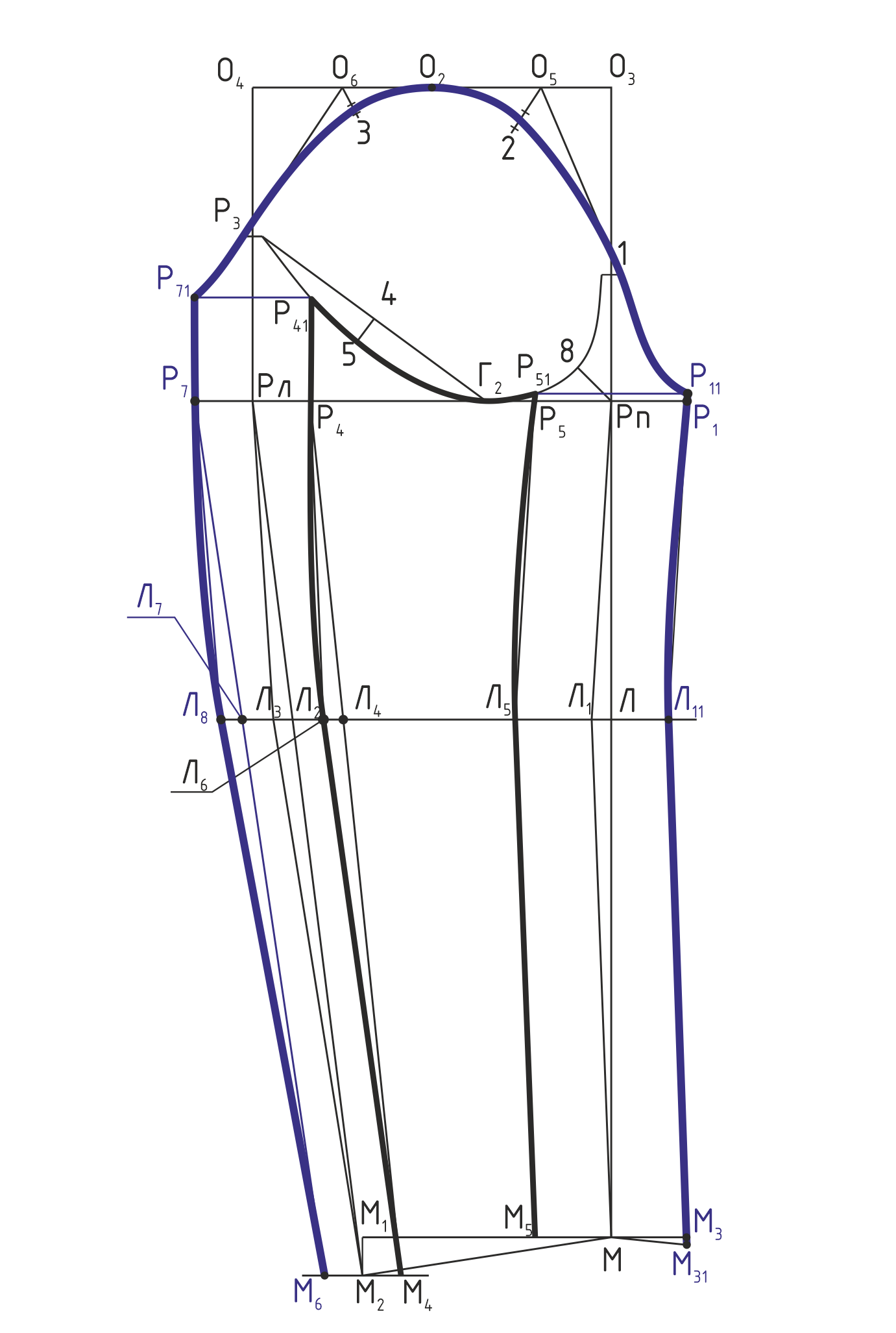

Построение развертки классических втачных рукавов

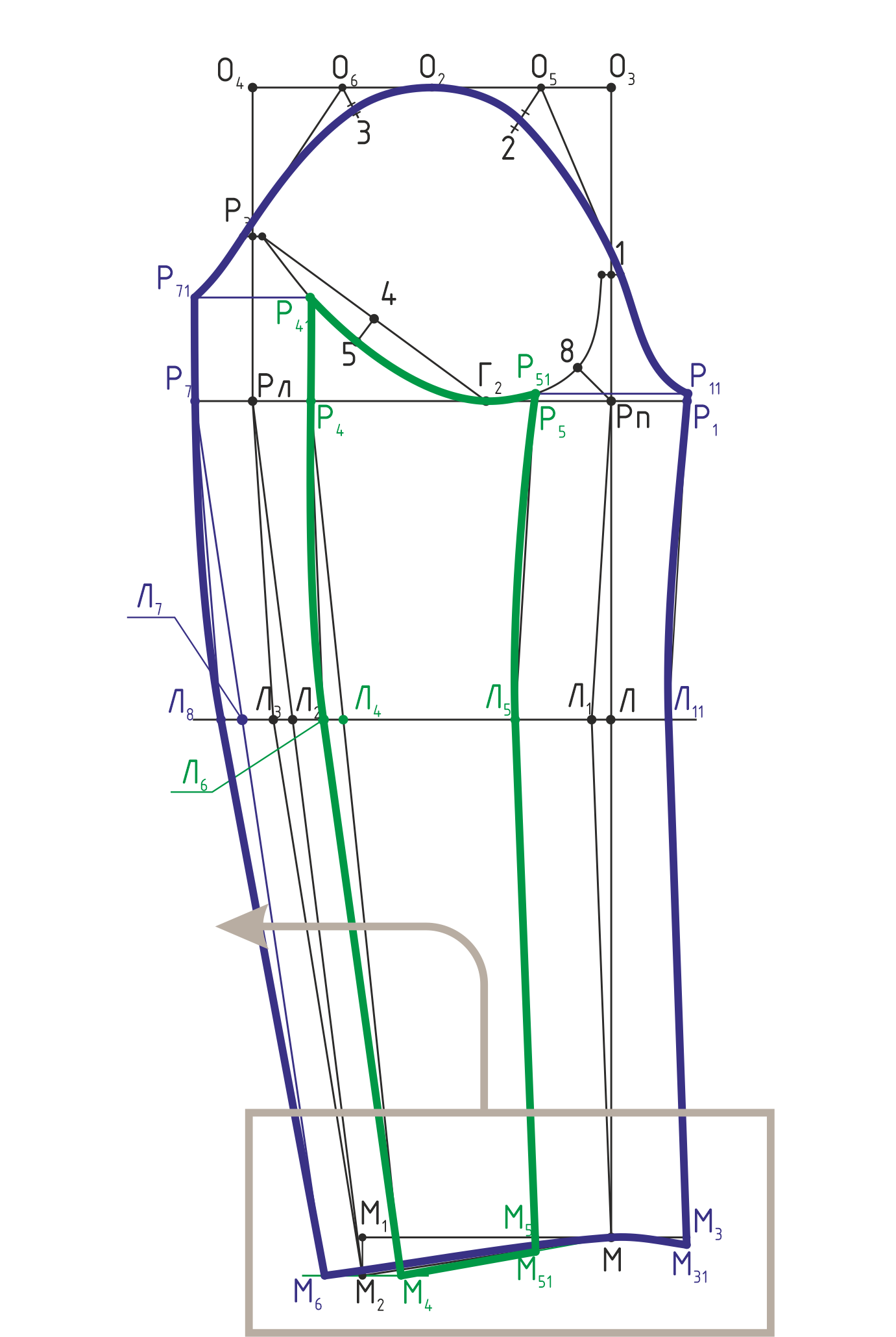

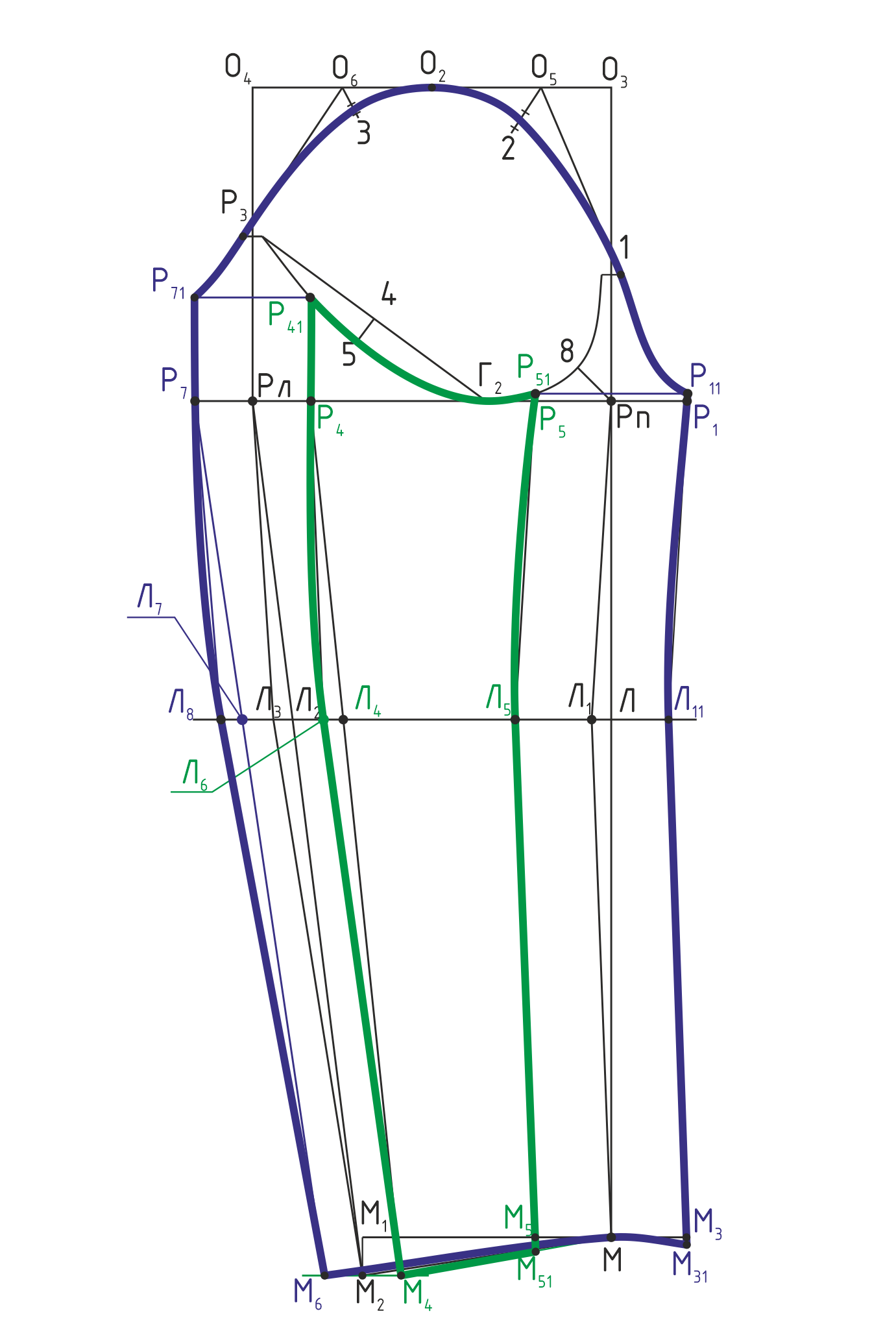

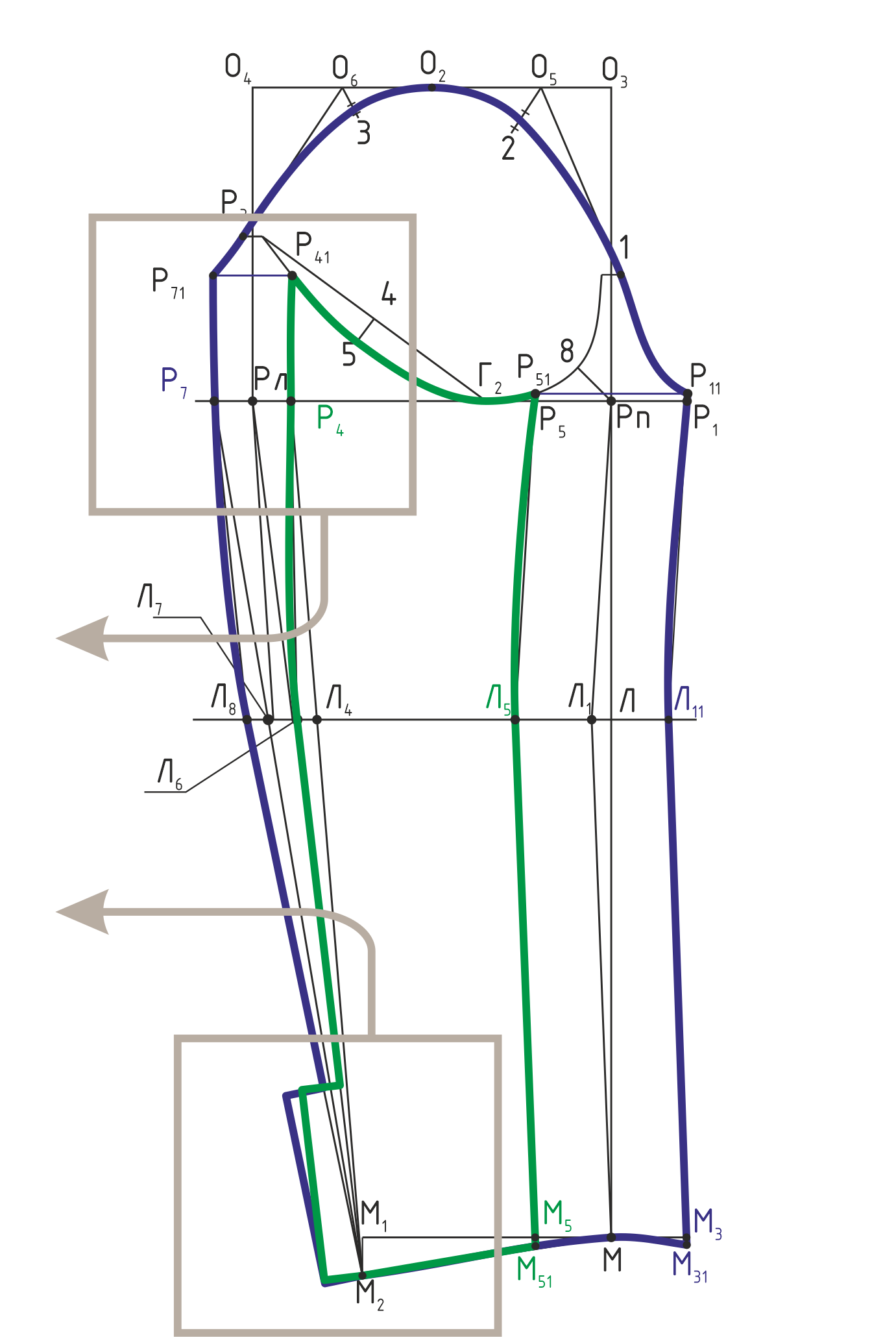

Особенности развертки двухшовного рукава со шлицей в локтевом шве

1. Развертка переднего шва строится аналогично рукаву без шлицы

2. Локтевой шов, если в нем есть шлица, в изделии должен быть виден. Для этого уменьшают цифры развертки.
Развертка локтевого шва строится следующим образом:

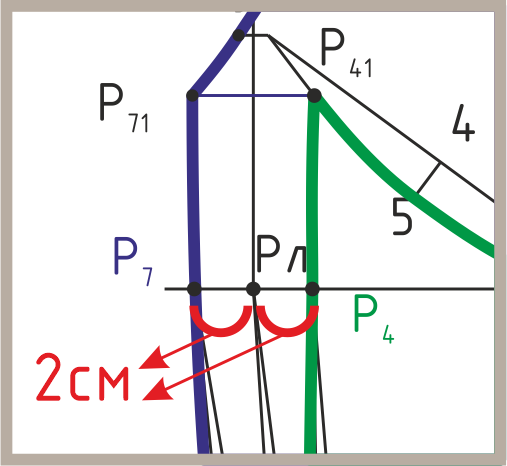

• на уровне Шрпр: РлР₄ = РлР₇ = 2см (верхняя выноска)
• на уровне низа рукава развертка = 0 (нижняя выноска)

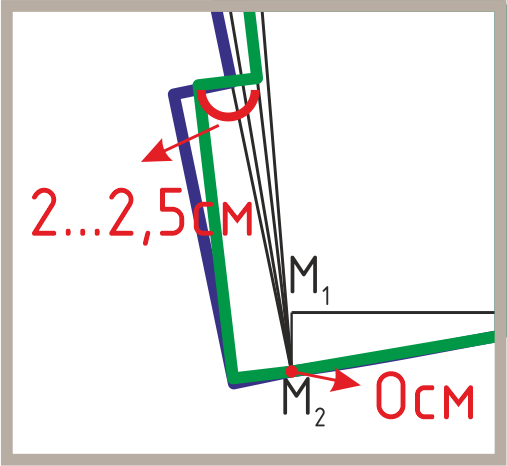

3. Построение шлицы

• шлица - это прямоугольник, достроенный параллельно к локтевым линиям верхней и нижней частей рукава
• ширина шлицы = 2...2,5см (нижняя выноска)
• высота шлицы = 11...12см

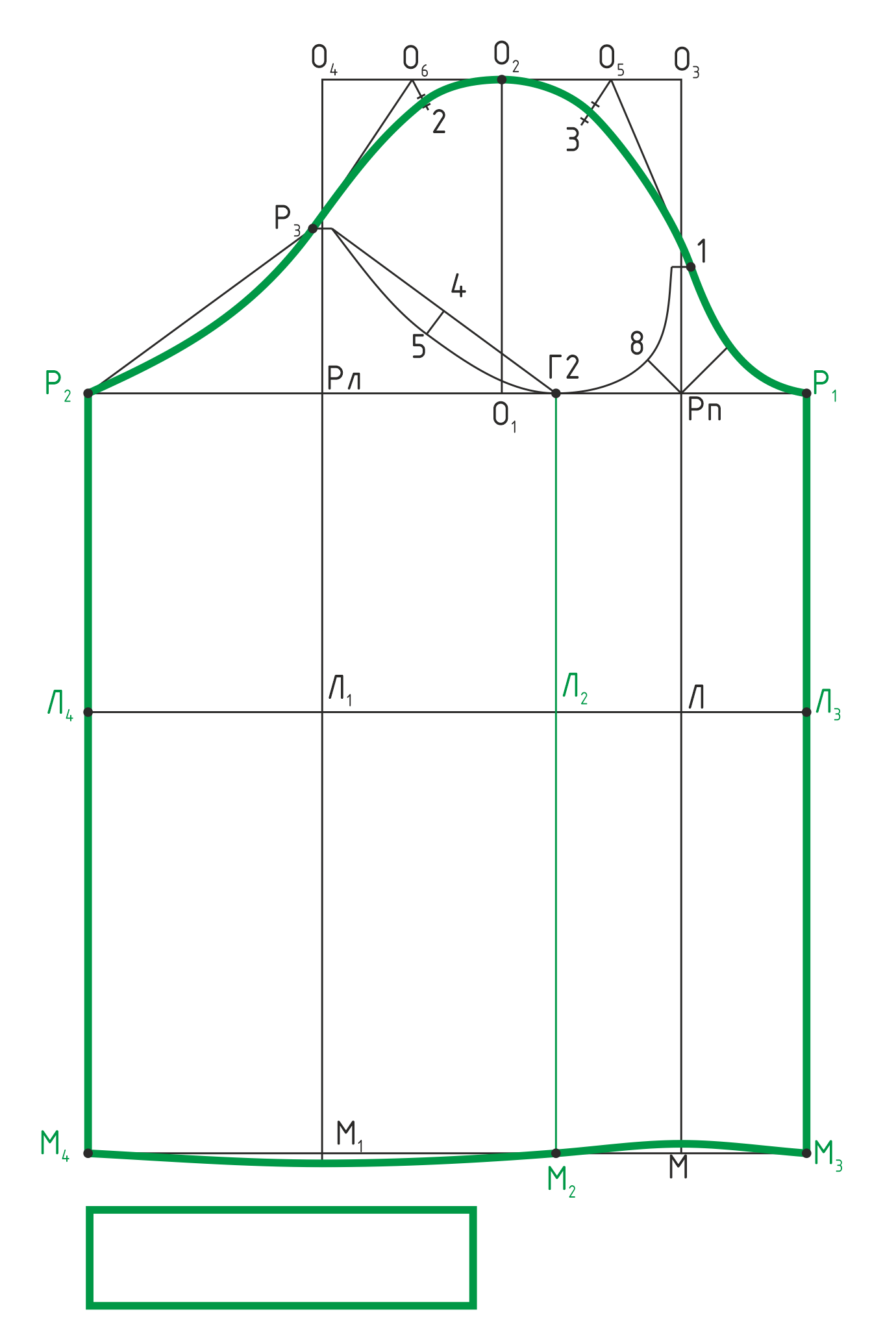

Построение развертки прямого (блузочного) рукава

1. Для построения данного рукава достаточно верхней части основной схемы рукава, часть рукава ниже уровня ширины рукава под проймой (Шрпр) является прямоугольной
2. Данный рукав одинаков по ширине на линии ширины рукава под проймой (Шрпр), на линии локтя, по линии низа рукава
3. Рукав обычно обрабатывают с притачной манжетой
4. О₃М=Др+Пу+напуск (1…2,0см или по модели) – высота (h) манжеты
5. Развертка рукава выполняется относительно прямых РпМ и РлМ₁
6. Спуск по М₁ = (0,5…1) см, подъем по М = (0,5…1) см
7. Нижняя линия рукава выходит из точки Г₂ и в готовом изделии совпадает с боковым швом
8. Длина манжеты = Озап + Позап + 2*Шз
Где:

• Озап – обхват запястья
• Позап – прибавка к обхвату запястья
• Шз – ширина захода в застежке (Шз = 1...1,5 см)
