Игнатович И.Н., Солодухо Н.В.
Этапы построения схемы рукава
  • Построение контуров рукава ниже уровня ширины рукава под проймой
  • Построение оката рукава. Определение его контрольных точек
  • Построение оката рукава. Определение вспомогательных точек верхней части оката
  • Построение оката рукава. Определение вспомогательных и контрольных точек нижней части оката
  • Линии схемы рукава

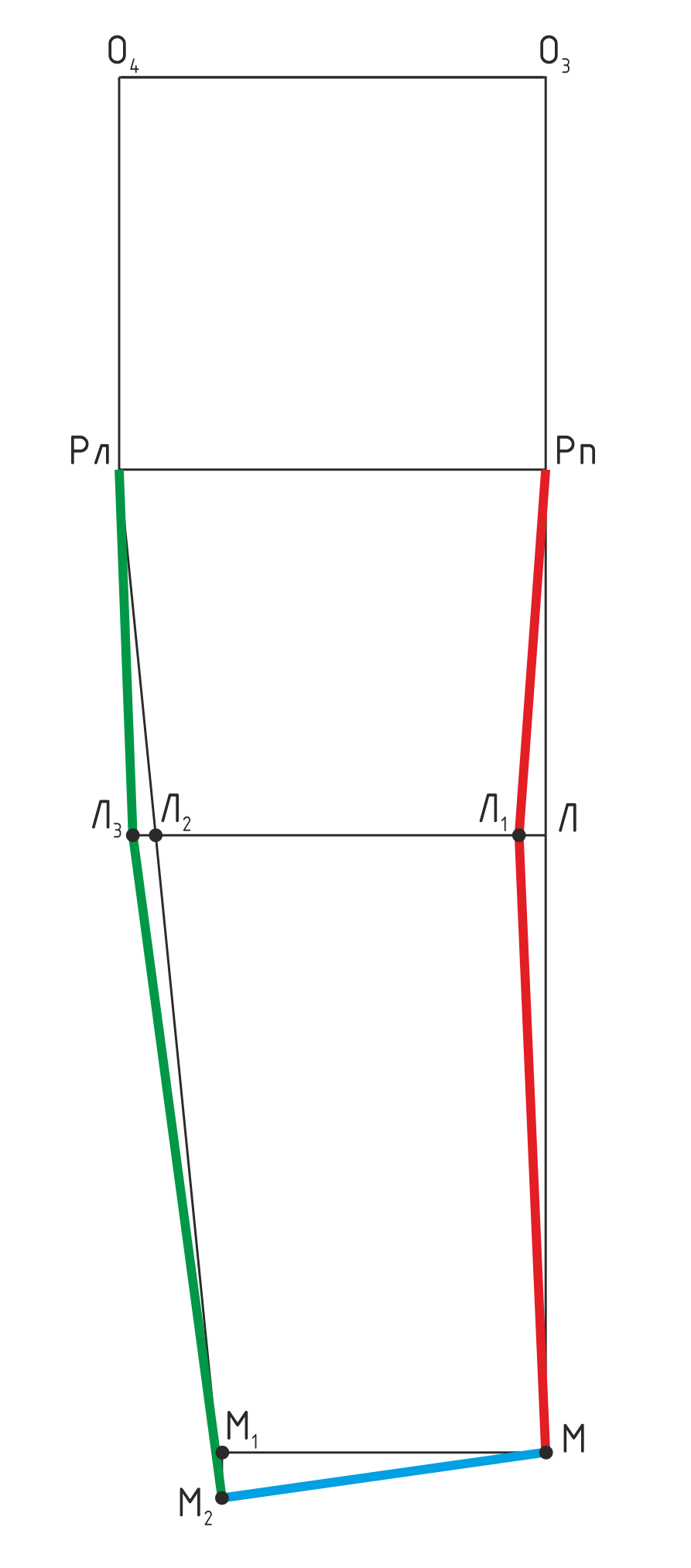

Построение контуров рукава ниже уровня ширины рукава под проймой
1. Изгиб в локте переднего переката:
ЛЛ1 = 1,0см - для типовой фигуры с нормальным сгибом руки в локте
  • Соединяют точки Рп, Л1, М - линия переднего переката
2. Ширина рукава внизу (Шрвн):
ММ1 = Шрвн, Шрвн = Шрпр - (4…6)см либо по модели
  • Соединяют точки М и М2 - линия низа рукава
3. Спуск низа рукава в локтевой части:
М1М2 = 2,0…2,5см
  • Соединяют точки Рл и М2 - направляющая локтевого переката
4. Изгиб в локте локтевого переката:
Л2Л3 = 1,0см - для типовой фигуры с нормальным сгибом руки в локте
  • Соединяют точки Рл, Л3 и М2 - линия локтевого переката

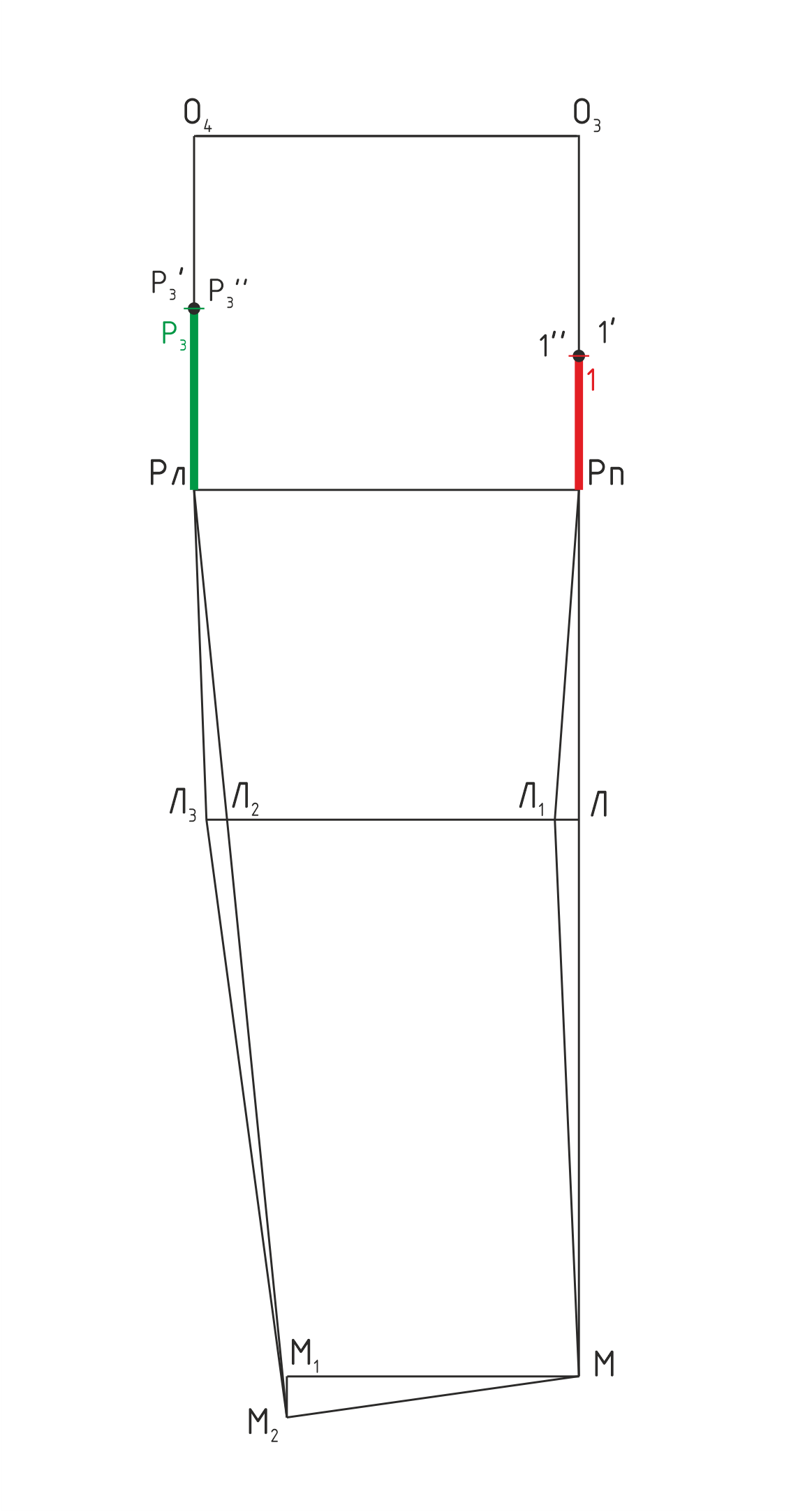

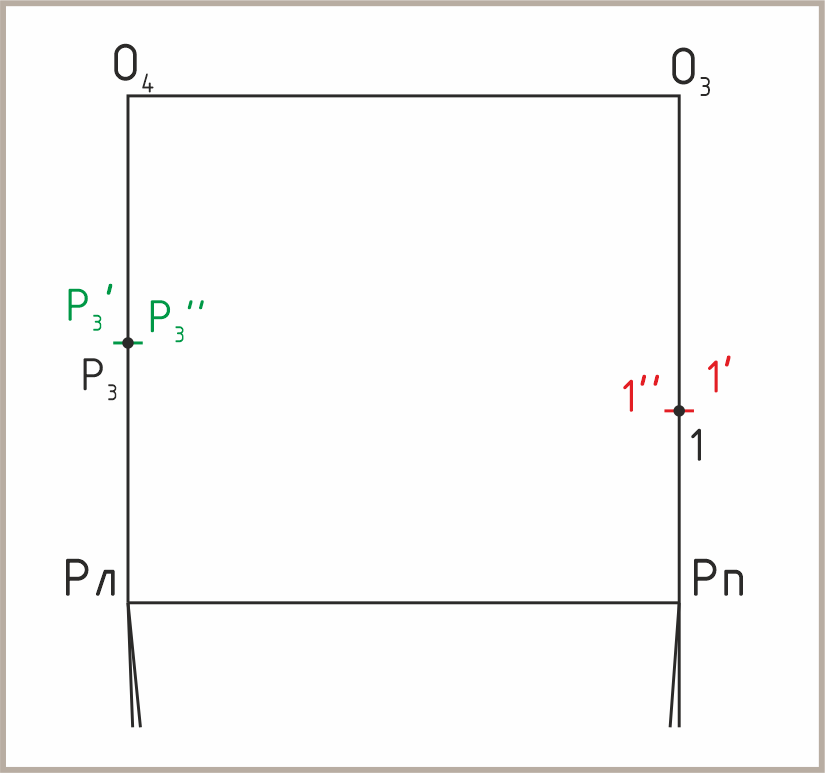

Построение оката рукава. Определение его контрольных точек
1. Контрольные точки на окате рукава должны соответствовать контрольным точкам на спинке и переде:
  • Рп1 = Г4П6 - с чертежа переда
Уровни этих точек отличаются не менее, чем на 2,0см
  • 1-1' вправо = 1-1'' влево = 0,5см
2. Коррекция положения верхних точек перекатов:
  • В рукаве на фигуру с полнотой руки в верхней части отвод 1-1' может доходить до 1,0…1,5см
  • РлР3 = Г1П3 - с чертежа спинки
  • Р3Р3' влево = Р3Р3'' вправо = 0,5см

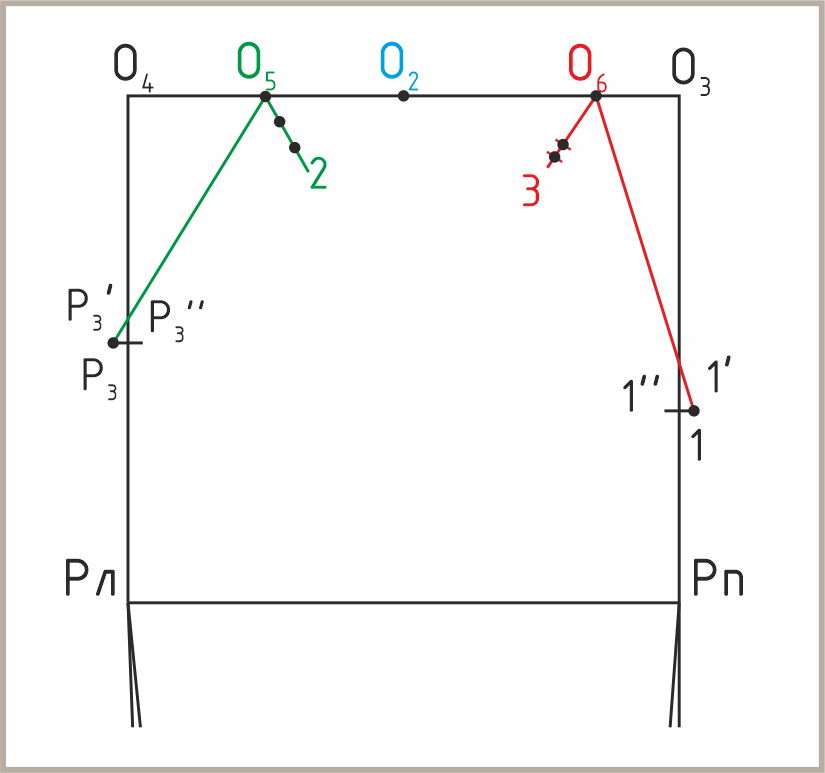

Построение оката рукава. Определение вспомогательных точек верхней части оката
1. Высшая точка оката: О3О4/2= О2
2. Вспомогательная точка локтевой доли: О2О5 = О2О4/2
  • Соединяют точку О5 с точкой Р3'
  • Восстанавливают биссектрису тупого угла в точке О6
  • Соединяют точку О6 с точкой 1'
5. О6-2 = 2,0…2,5см по биссектрисе
3. Вспомогательная точка передней доли:
О2О6 = О2О3/2 + 1,0…2,0см
  • Восстанавливают биссектрису тупого угла в точке О5
4. О5-3 = 1,0…2,0см по биссектрисе

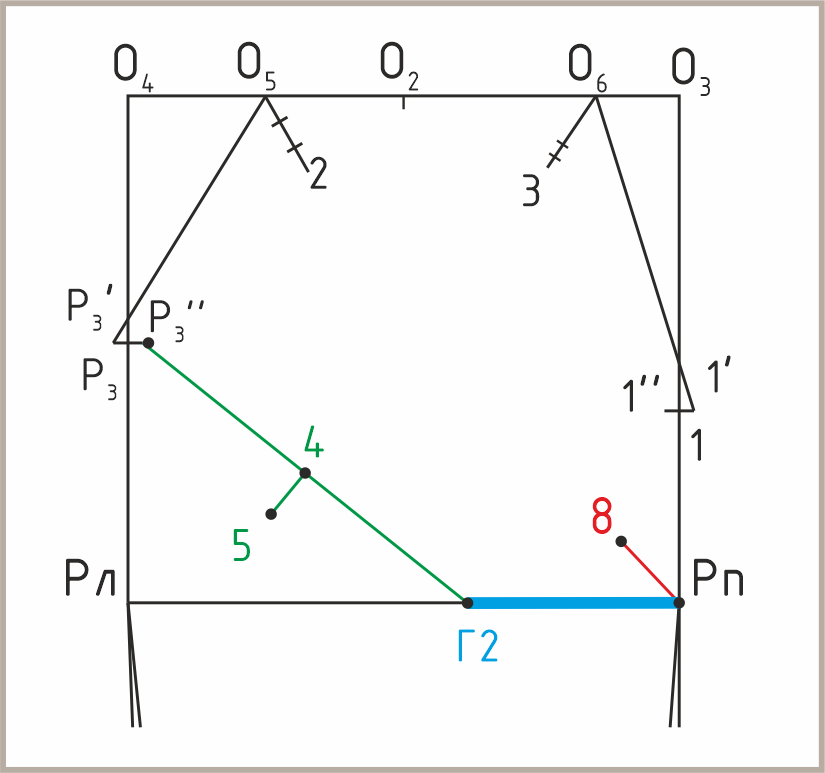

Построение оката рукава. Определение вспомогательных и контрольных точек нижней части оката

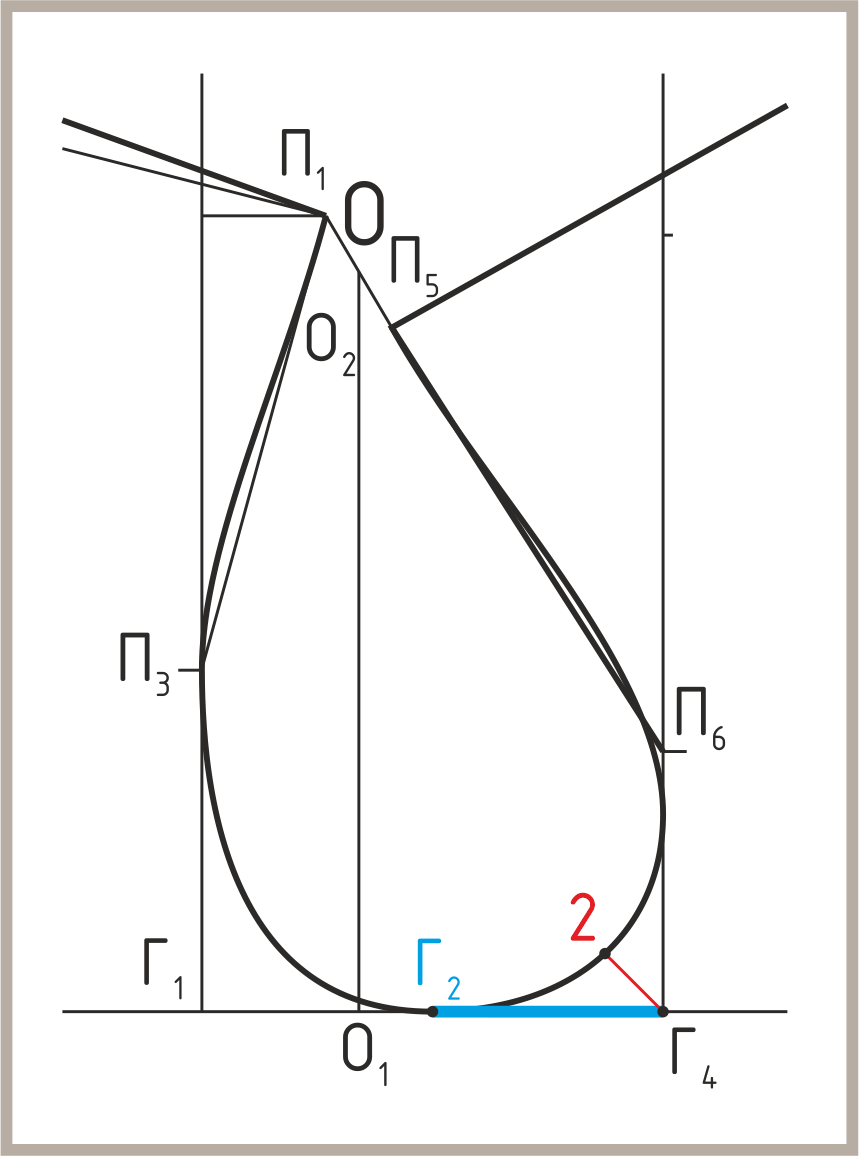

1. Нижняя точка оката: РпГ2 = Г4Г2 (с чертежа переда) + 1-1''
2. Вспомогательные точки:
точка 4 - (Р3'' Г2)/2
точка 5 - по перпендикуляру от точки 4 = 1,0…2,0см
3. Вспомогательная точка 8: Рп8 по биссектрисе =
= Г4-2 (с чертежа переда) + 1-1''
  • Соединяют точки Р3'' и Г2

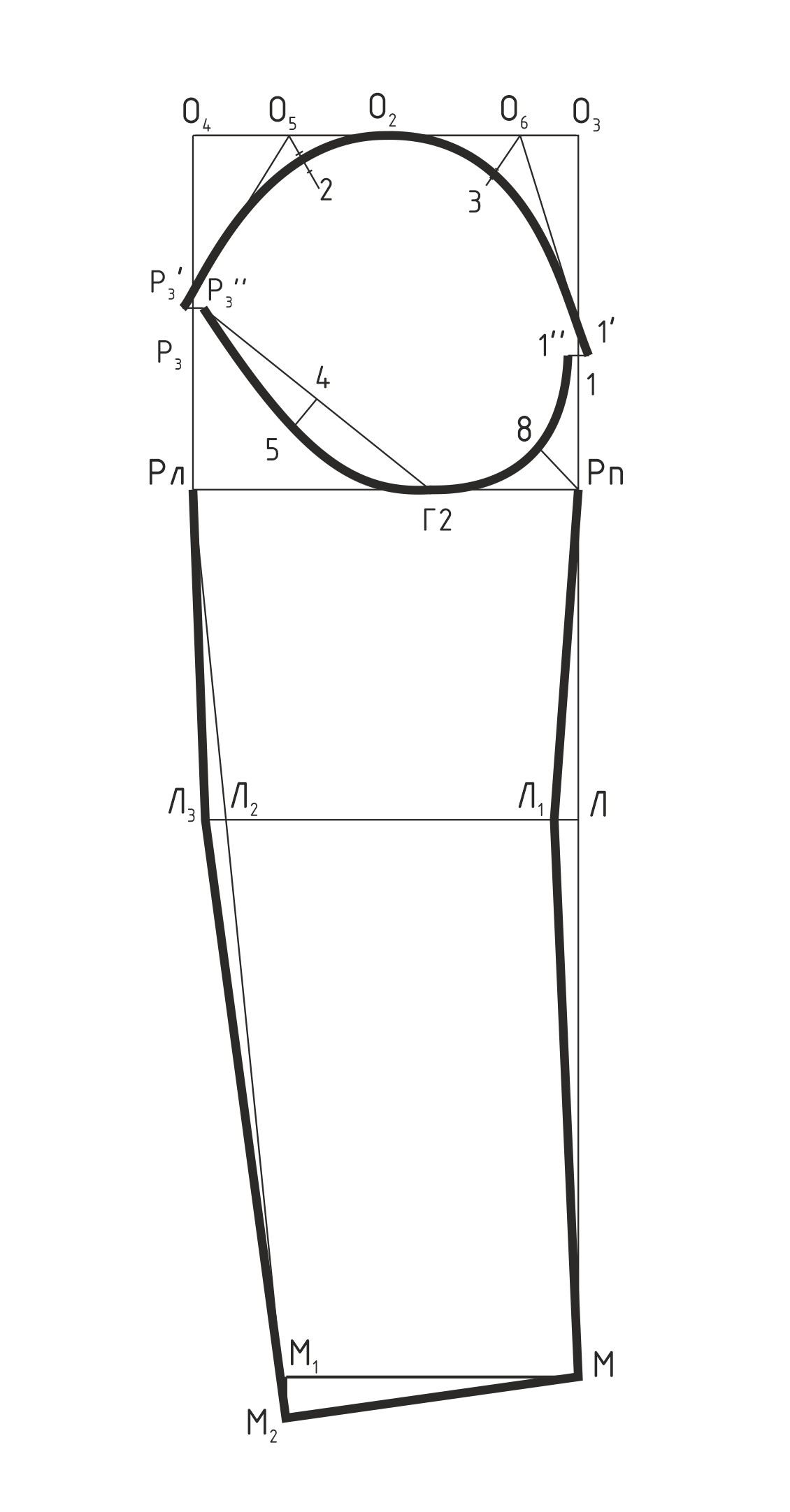

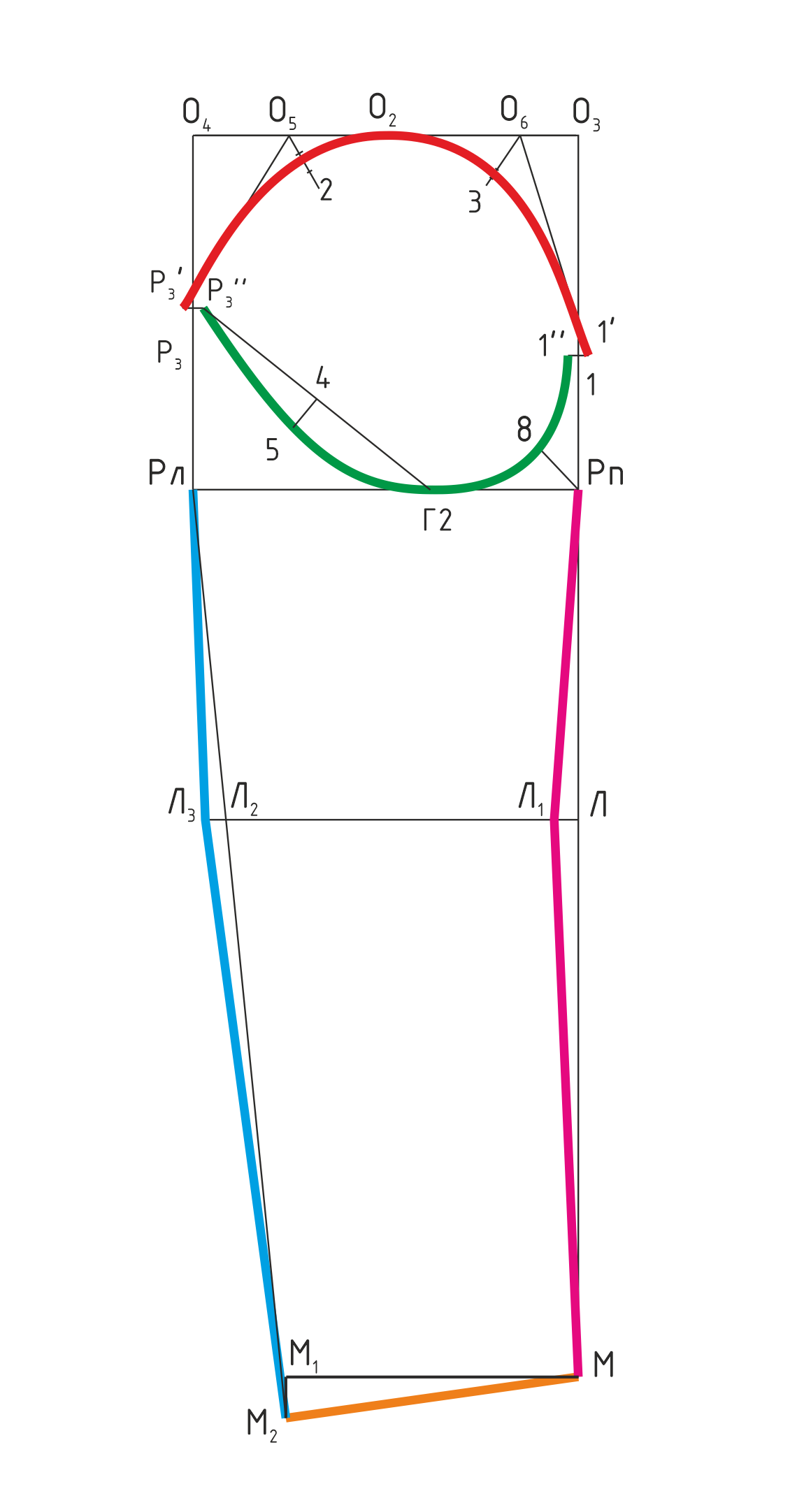

Линии схемы рукава
  • Верхняя часть линии оката (проходит через точки Р3'-3-О2-2-1')
  • Нижняя часть линии оката (проходит через точки Р3''-5-Г2-8-1'')
  • Линии переднего переката
  • Линии локтевого переката
  • Линии низа рукава
