Исходные данные для расчета и построения рукава

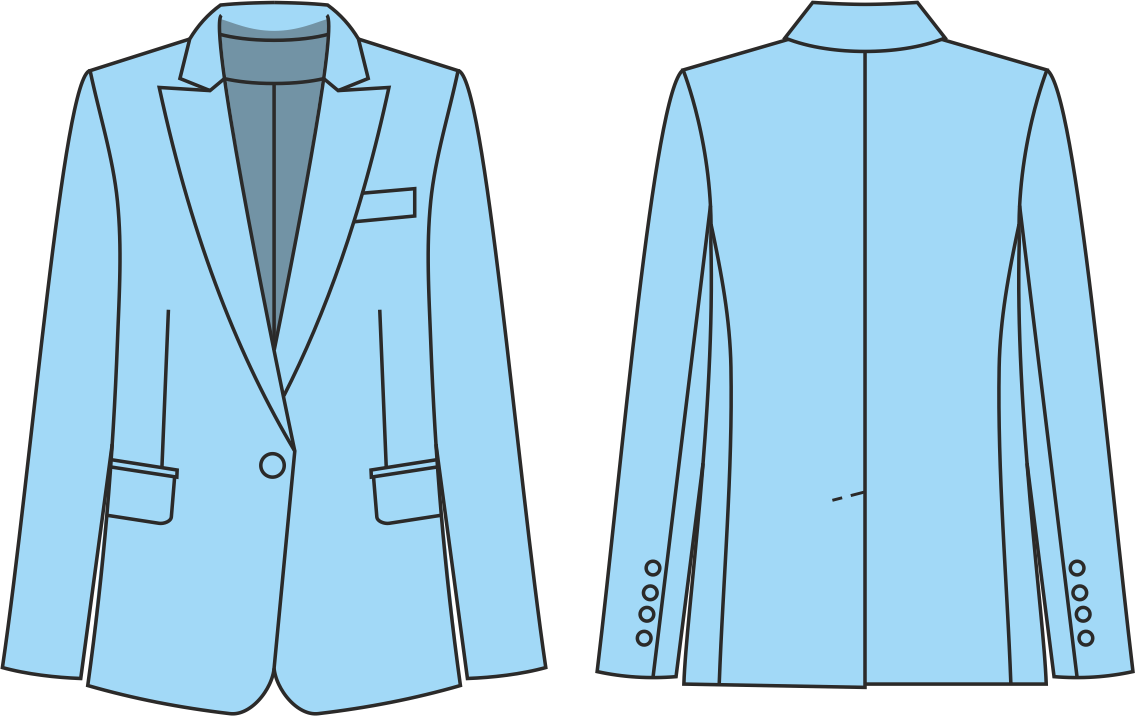

Эскиз модели изделия

Свойства материалов

Во втачных рукавах проектируется посадка по окату рукава (т.е. длина оката должна быть больше длины проймы). Однако разница между данными длинами не может быть бесконечной и неконтролируемой.

Величина посадки зависит от свойств материала, так в синтетических сухих материалах посадку закладывают минимальную, т.к. данные материалы с трудом поддаются ВТО, а в мягкие чистошерстяные драпы, наоборот - максимальную.

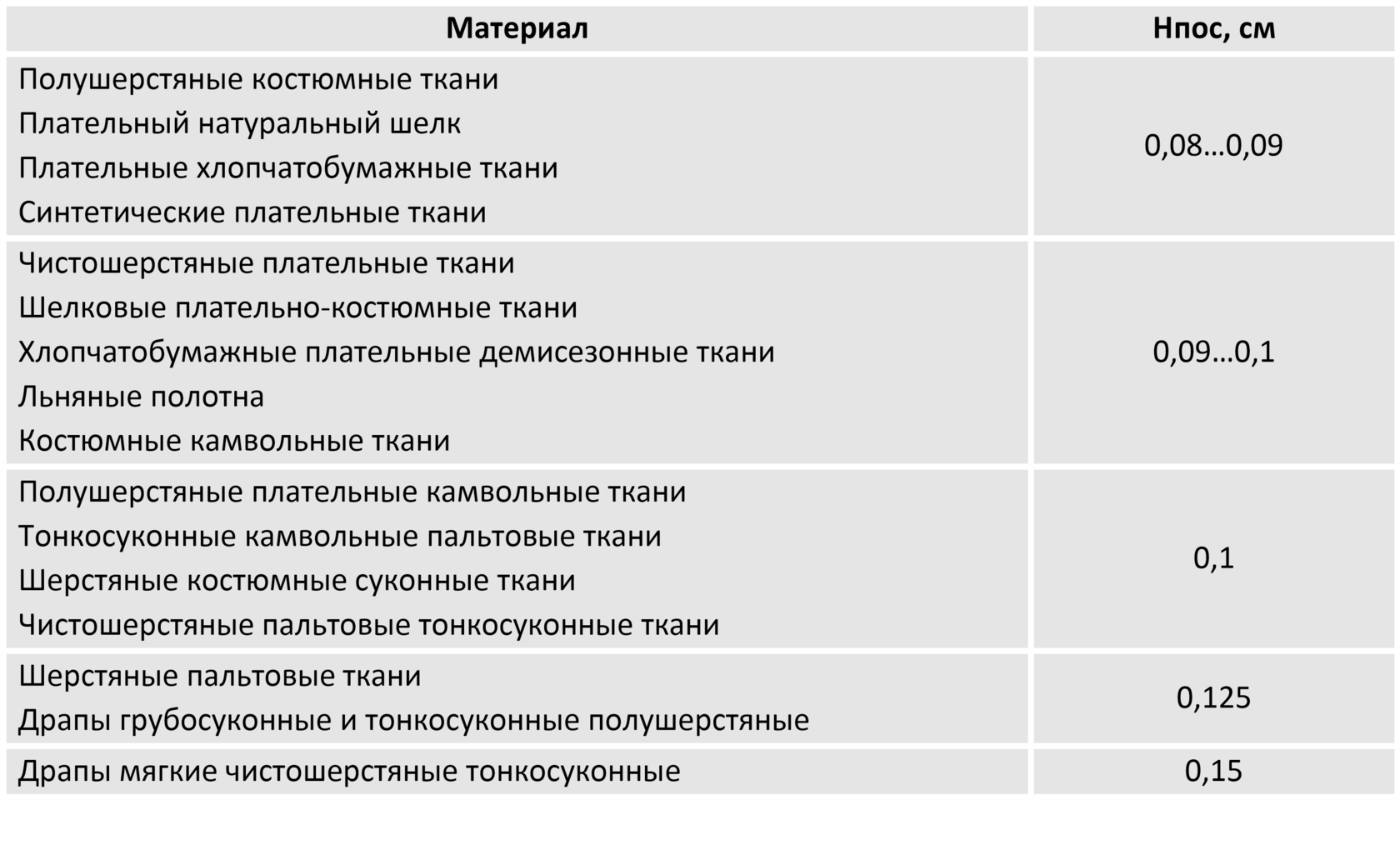

Сама по себе посадка представляет собой величину в сантиметрах, которую можно заложить в каждый сантиметр проймы - норма посадки (Нпос).

Величину посадки проверяют сразу после построения линии оката в основной схеме рукава.
При этом, если посадка оказывается чрезмерной или недостаточной, параметры рукава нужно корректировать: уменьшать Вок или Поп при чрезмерной посадке, и увеличивать при недостаточной

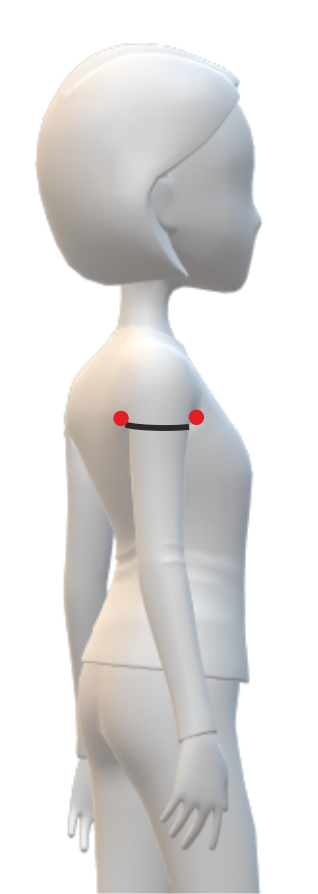

Обхват плеча (Оп)
Сантиметровая лента верхним краем касается заднего угла подмышечной впадины, проходит плотно вокруг руки строго в горизонтальной плоскости. Записывается в полном значении

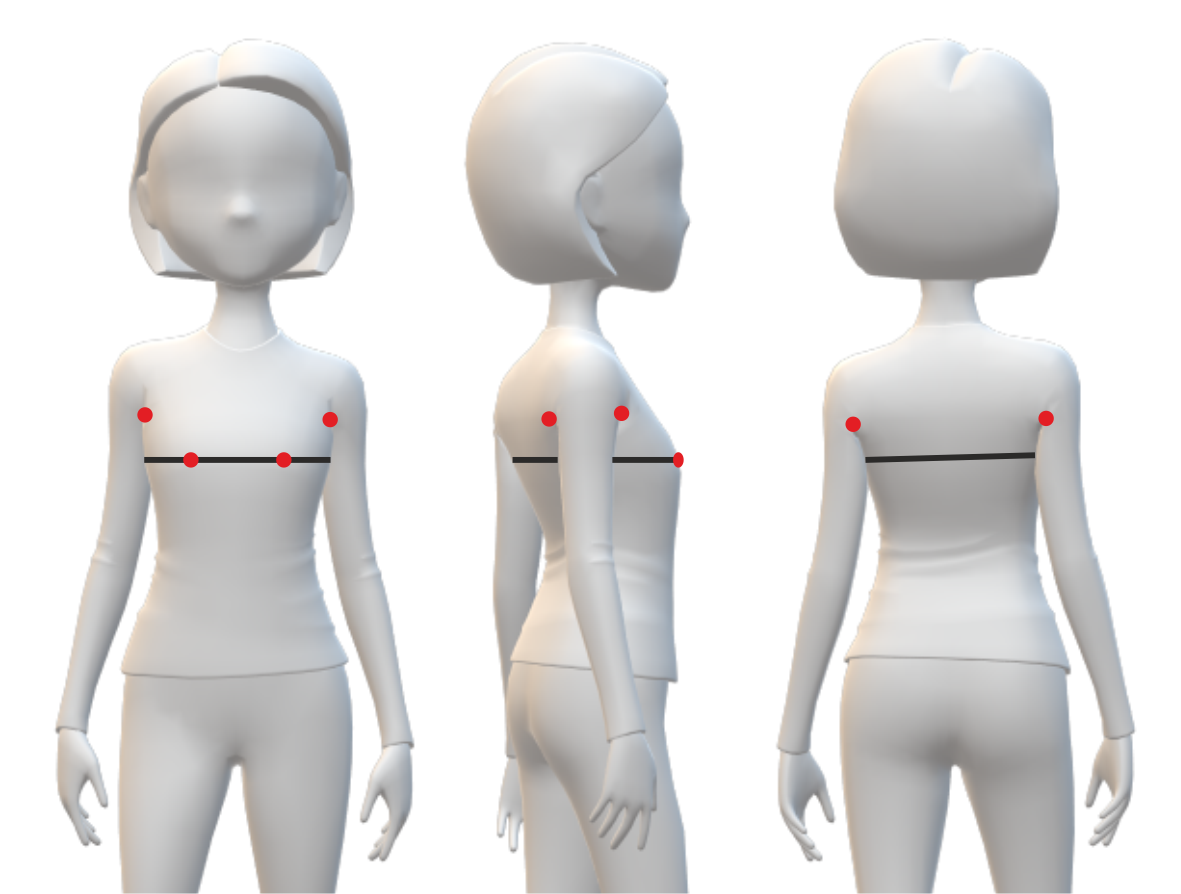

Полуобхват груди третий (Сг3)
Измеряют полный обхват груди третий, а записывают половинный. Лента должна проходить горизонтально вокруг туловища через сосковые точки.
Данный размерный признак нужен для определения Вок

Прибавки

• Прибавка к обхвату плеча (Поп)

Конструктивная прибавка, отвечающая за объем рукава с учетом толщины пакета изделия

• Прибавка на уработку (Пу)

Технологическая прибавка на усадку ткани при ВТО, дублировании, на уработку материала

• Прибавка по груди (Пг)

нужна для контроля выбора Поп

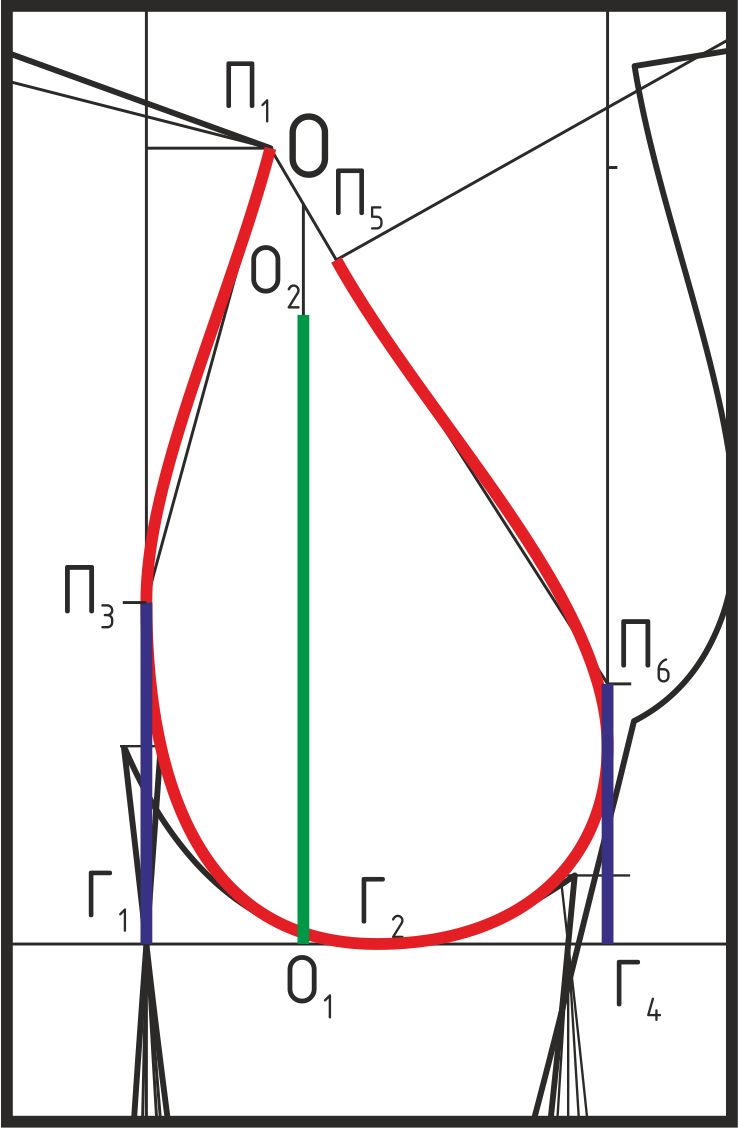

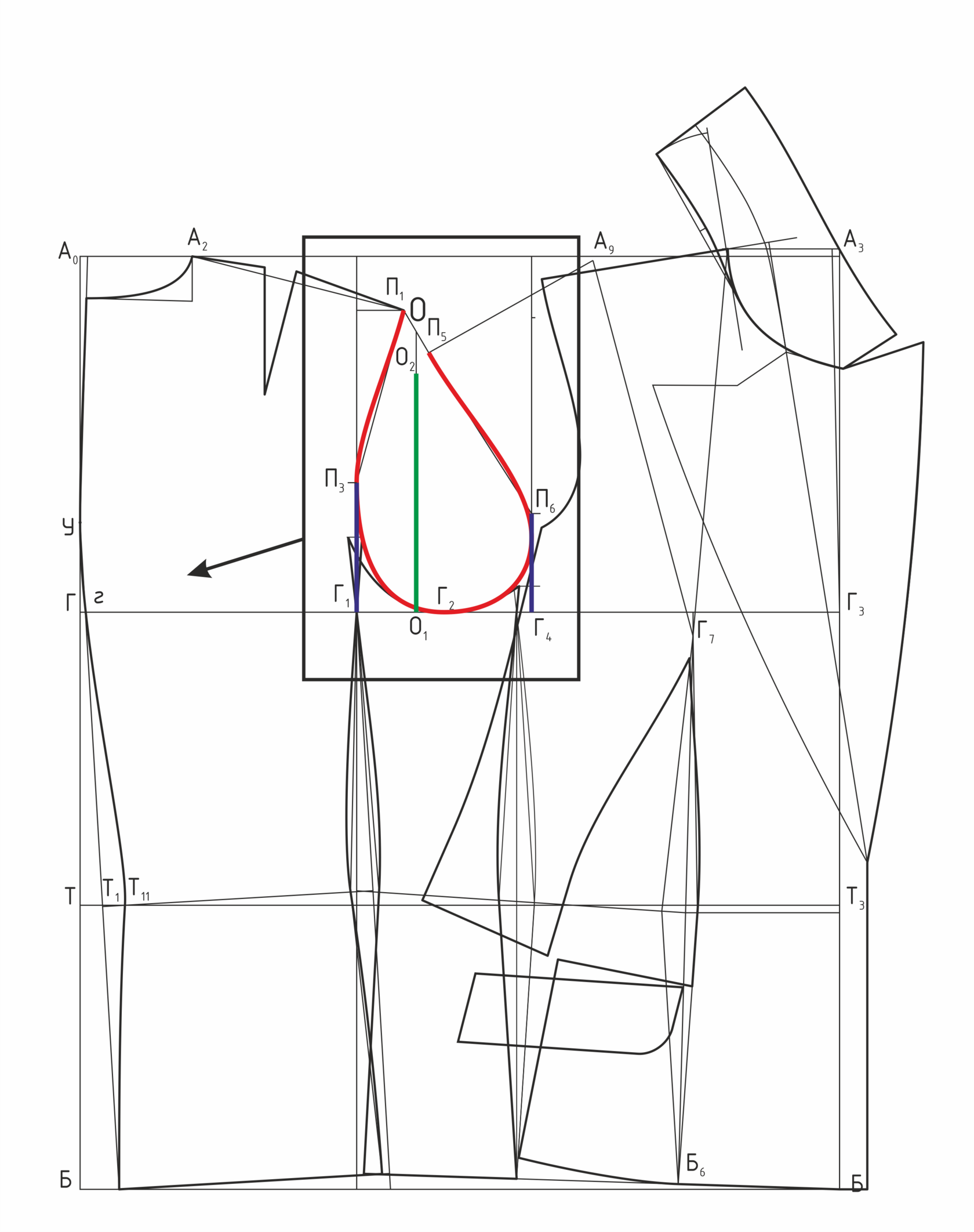

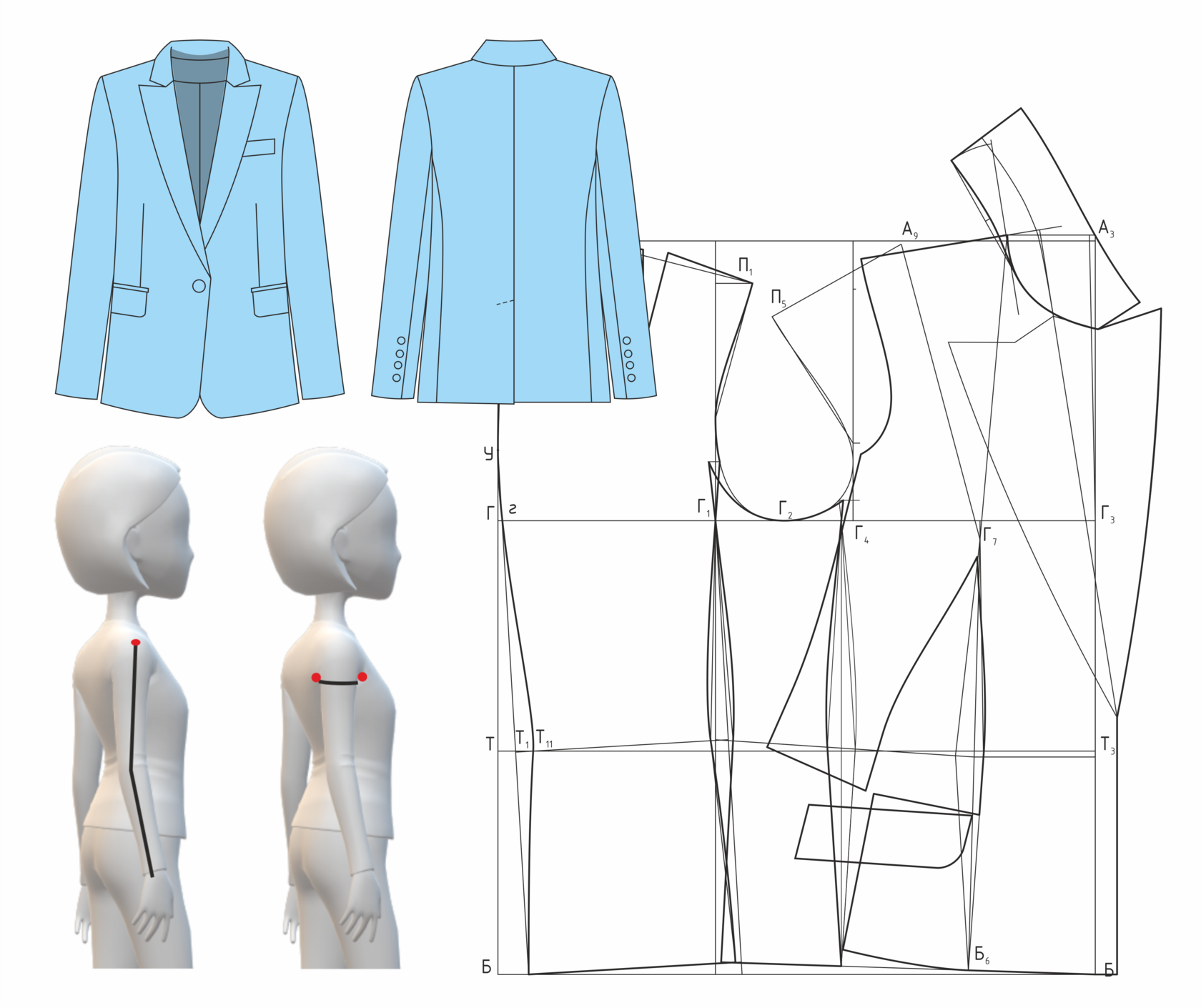

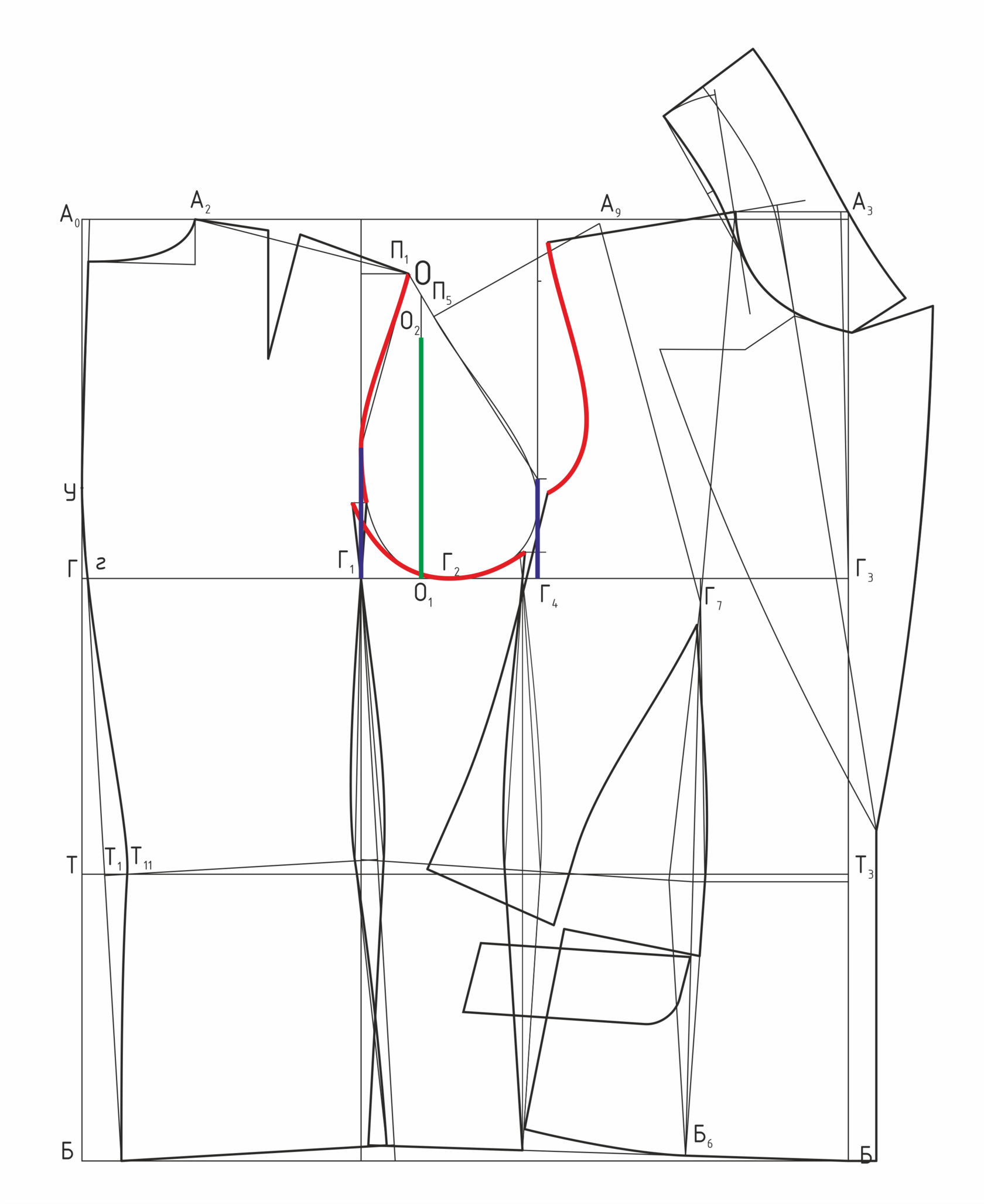

Исходные данные с чертежа плечевого изделия

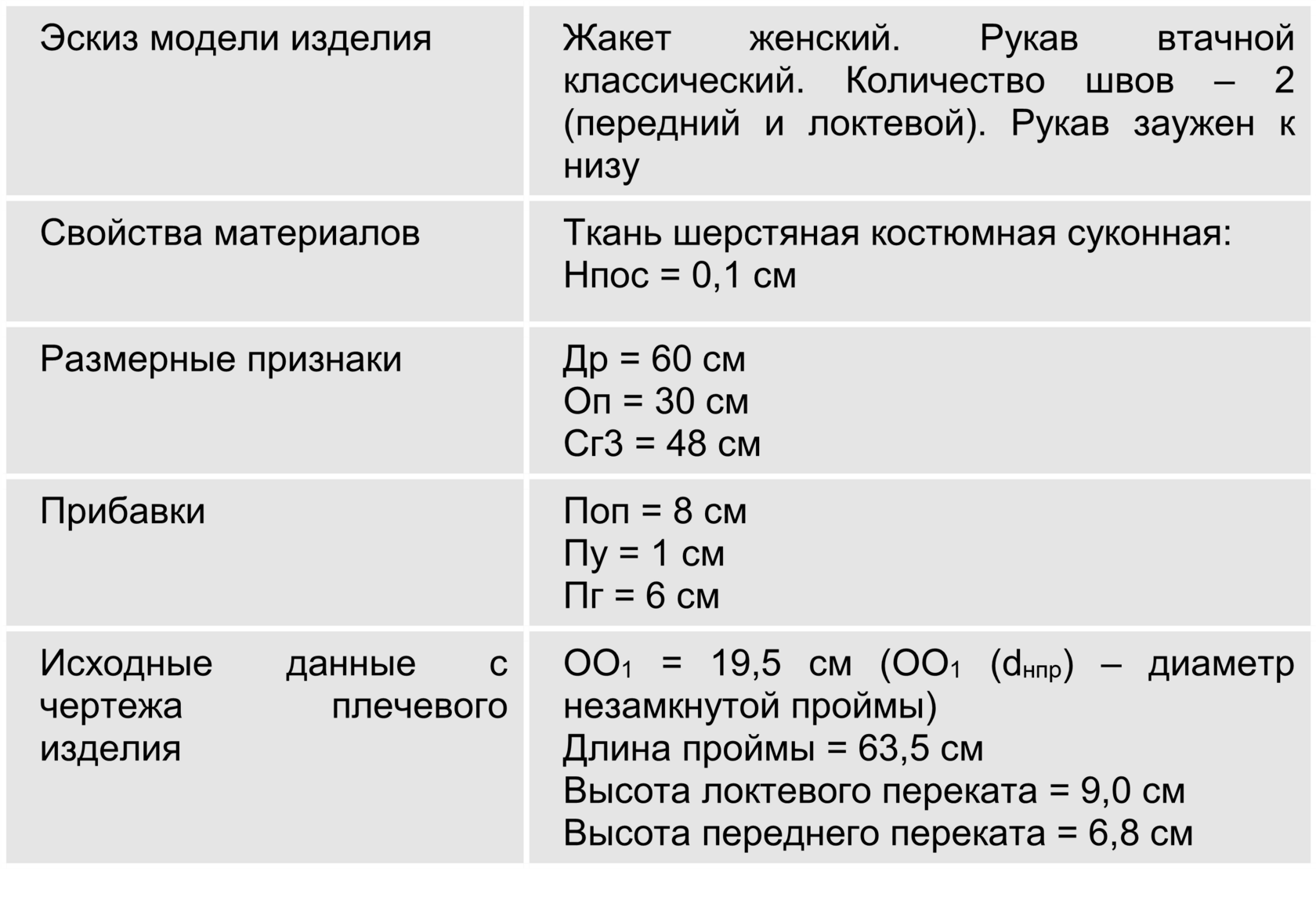

Пример выбора и анализа исходных данных
