Игнатович И.Н., Солодухо Н.В.
Расчет и построение сетки рукава
Построение сетки рукава является важным этапом в построении всей конструкции втачного рукава, т.к. на этом этапе закладываются основные величины, определяющие дальнейшую посадку на фигуре:
  • Высота оката рукава
  • Ширина рукава под проймой
  • Длина рукава
  • Линии сетки рукава
  • Вертикальные параметры рукава
  • Горизонтальные параметры рукава
  • Анализ построения сетки
Этапы построения: вертикальные параметры рукава
Начальная точка чертежа - О3
  1. Длина рукава: О3М = Др+Пу
  2. Уровень локтя: О3Л = Др/2+3
ОО2 зависит от размерного признака Сг3:
  • 2,5 см для Сг3=44...46
  • 2,0 см для Сг3=48...52
  • 1,5 см для Сг3=54...56
  • 1,0 см для Сг3=60 и больше

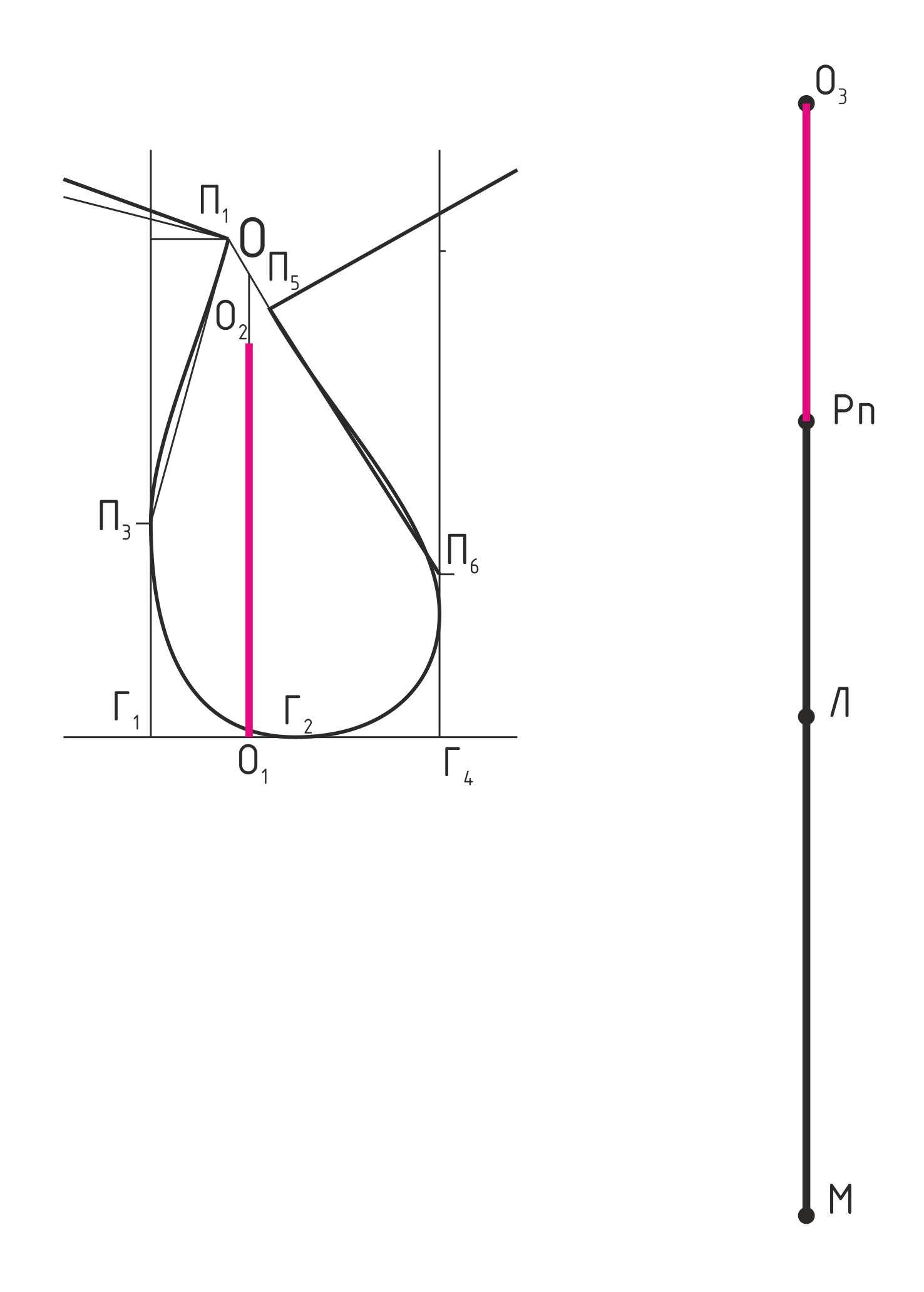

3. Высота оката (Вок): О3Рп = ОО1 - ОО2
Этапы построения: горизонтальные параметры рукава
  1. Ширина рукава под проймой (Шрпр): О3О4 = (Оп+Поп)/2

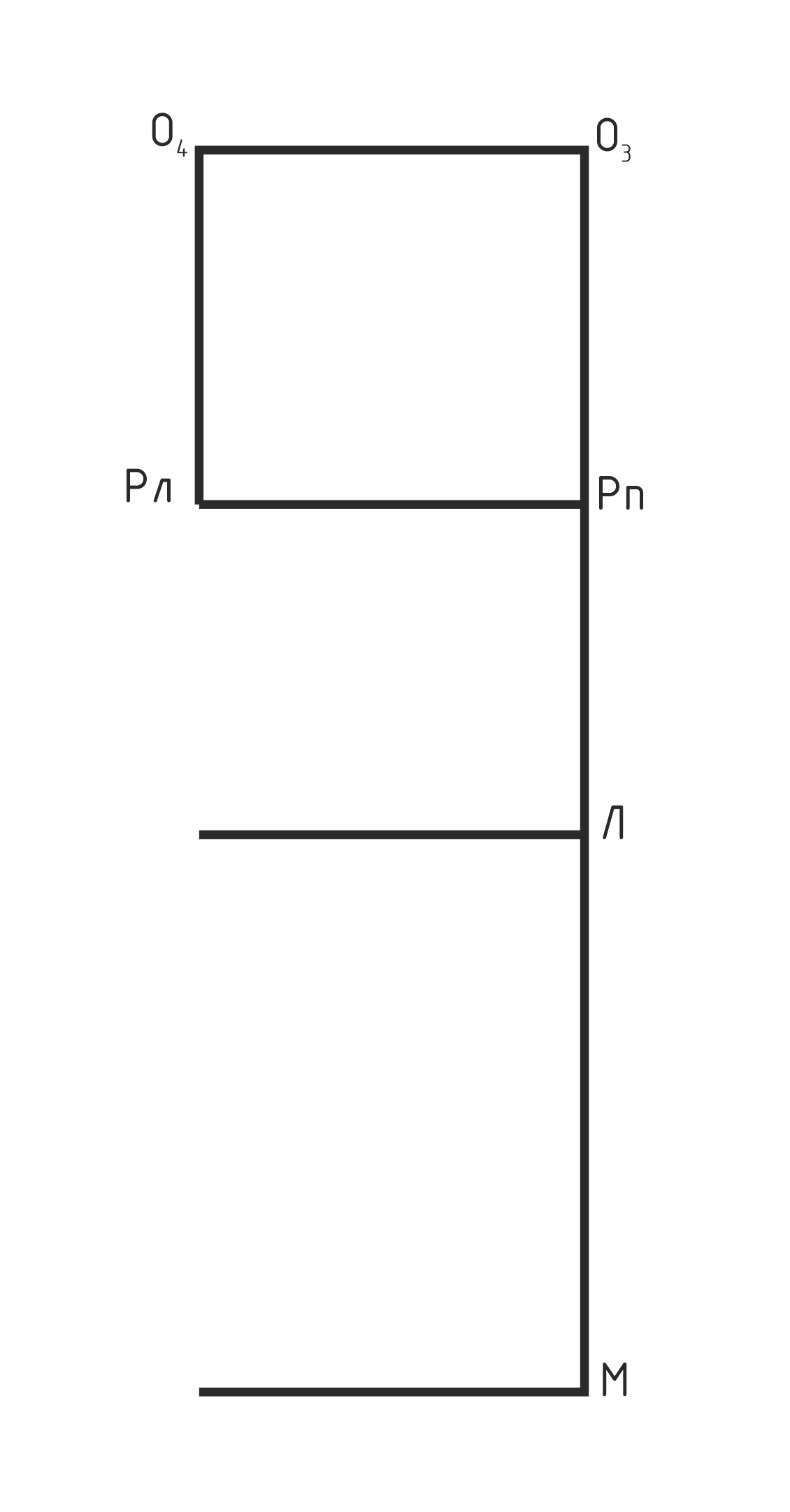

  2. Из точек Рп, Л, М проводят горизонтали влево:
  • из точки Рп - линия ширины рукава под проймой
  • из точки Л - линия локтя
  • из точки М - линия низа рукава

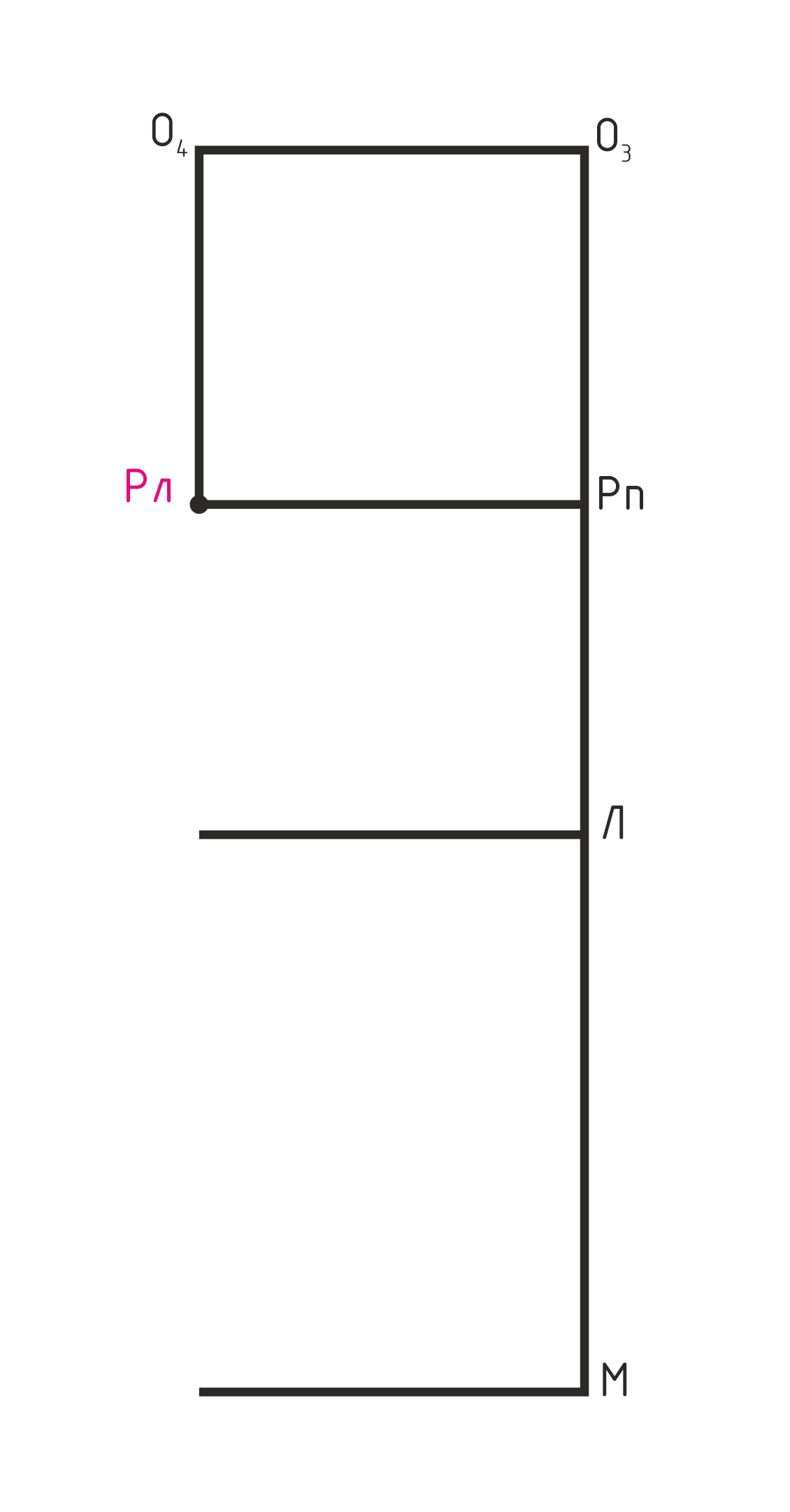

3. Из точки О4 проводят вертикаль вниз до пересечения с линией ширины рукава под проймой, получают точку Рл - место положения локтевого переката

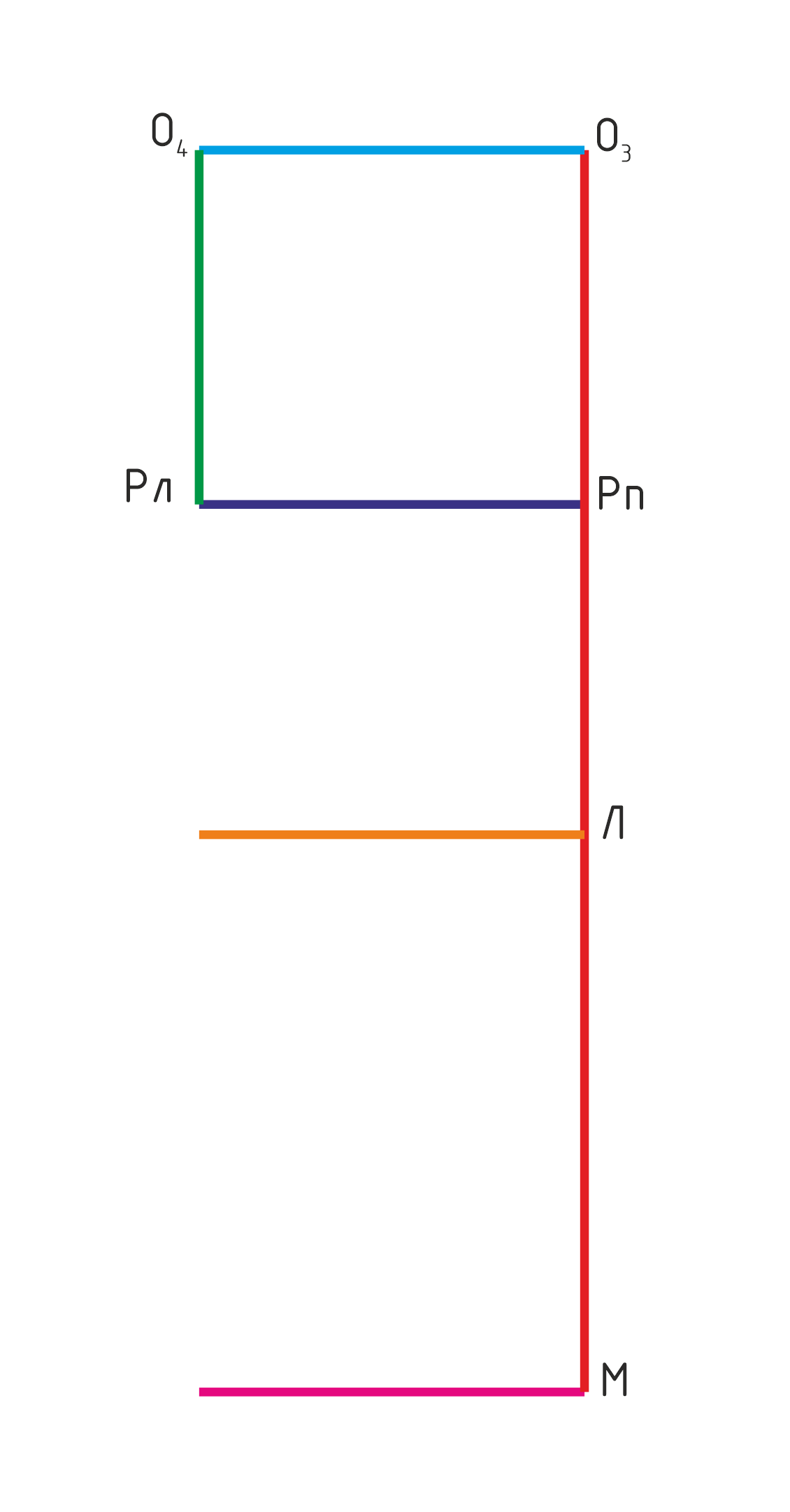

Линии сетки рукава
Горизонтальные:
Вертикальные:
1. линия, определяющая место положение переднего переката (О3М)
2. линия, определяющая ширину рукава под проймой и место положения локтевого переката (О4Рл)
2. линия ширины рукава под проймой (РлРп)
3. линия локтя (выходит из точки Л)
4. линия низа рукава (выходит из точки М)
1. линия высшей точки оката (О4О3)

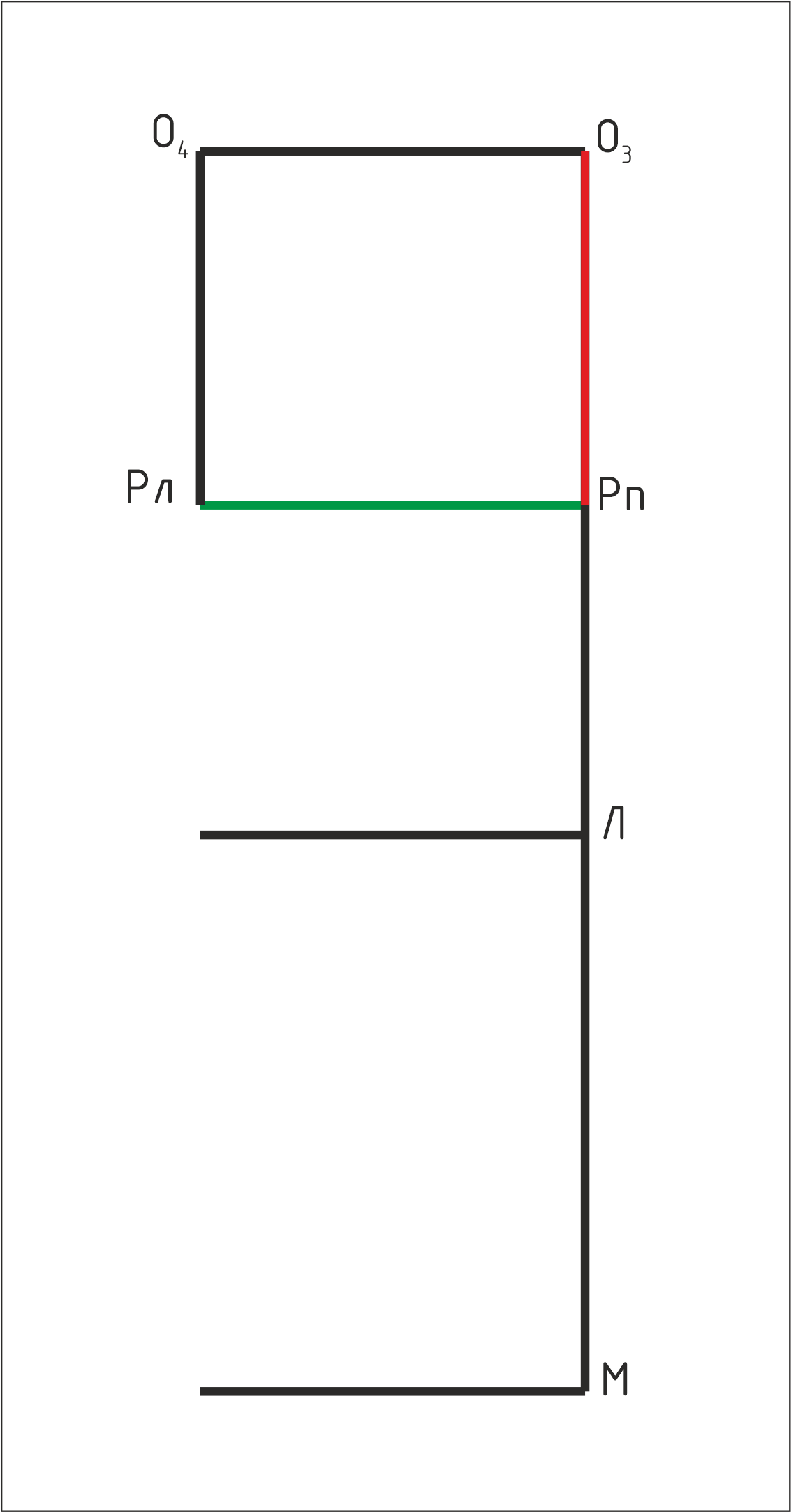

Анализ построения сетки
  1. Ширина рукава под проймой (РпРл) должна быть больше Вок (О3Рп) на 1,5…2,0 - классический рукав
  2. Вок (О3Рп) может быть равна Шрпр (РпРл) - изделие с углубленной проймой
